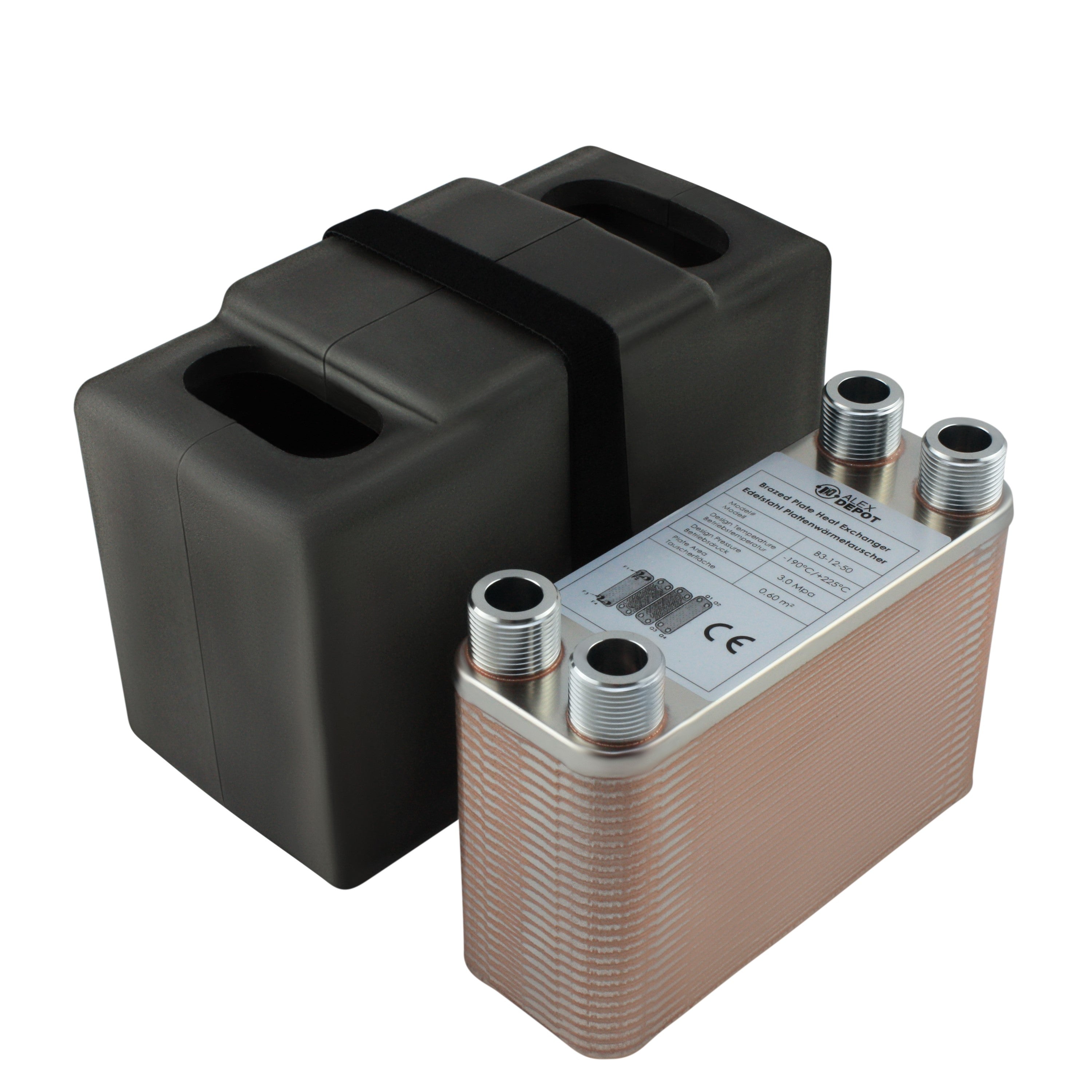

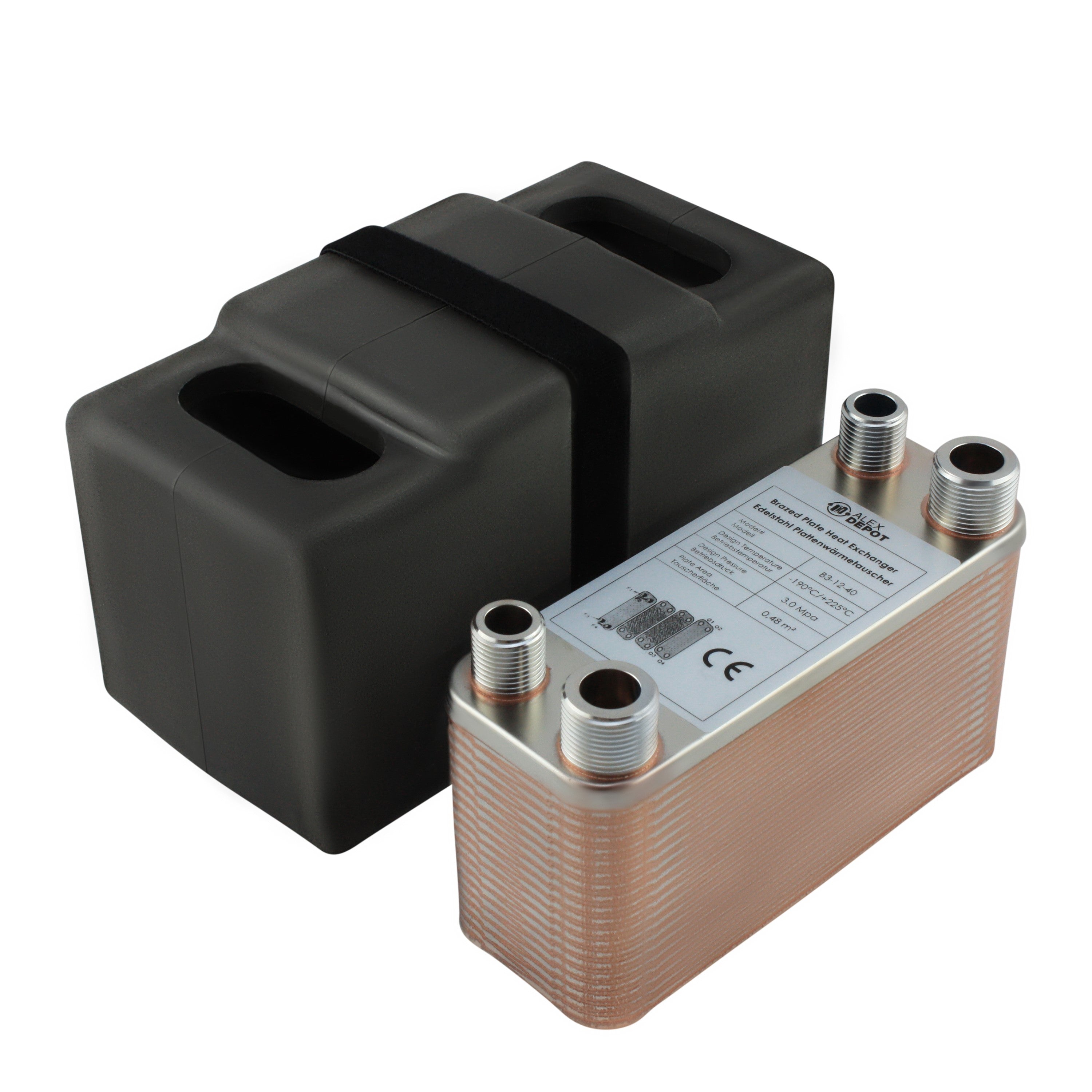

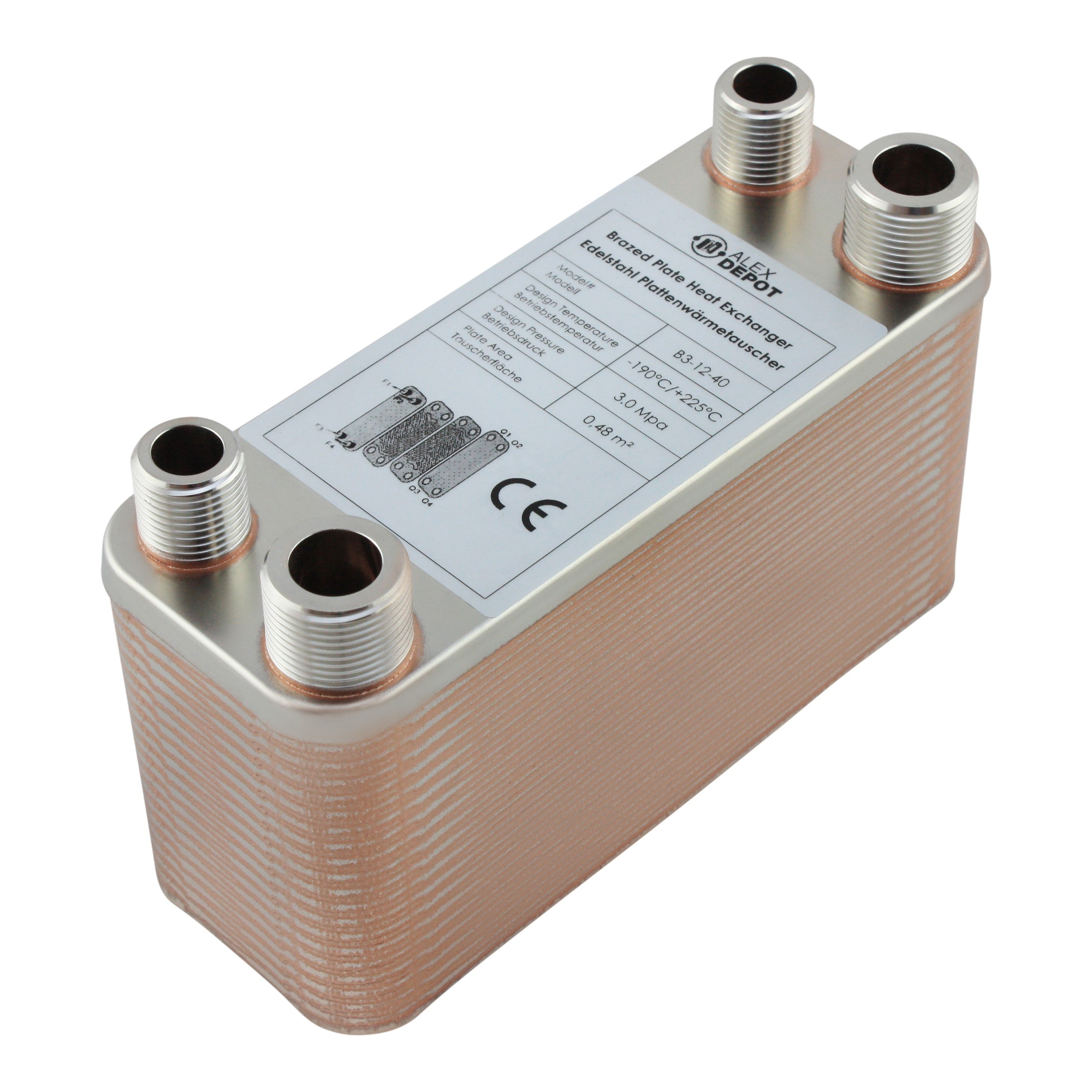

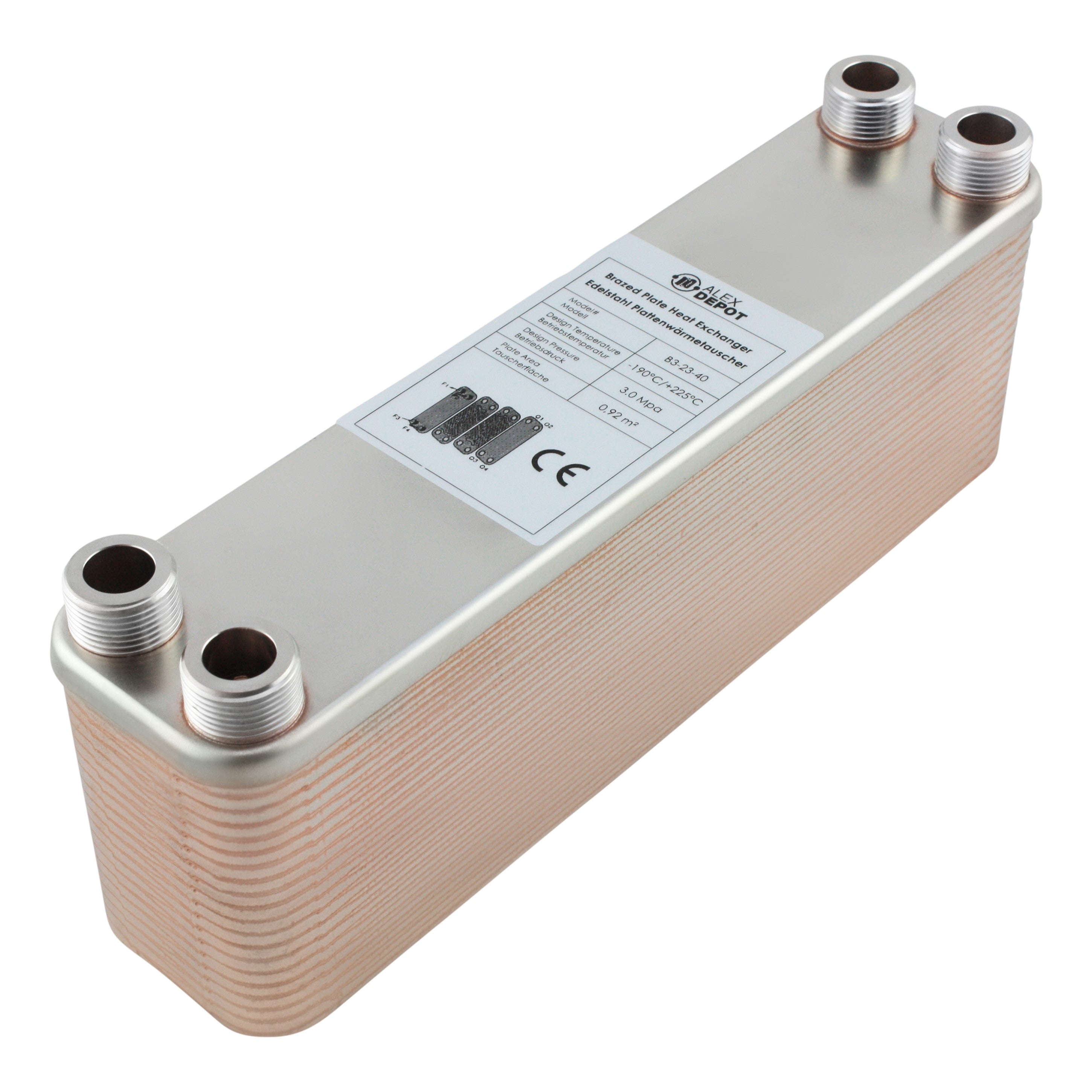

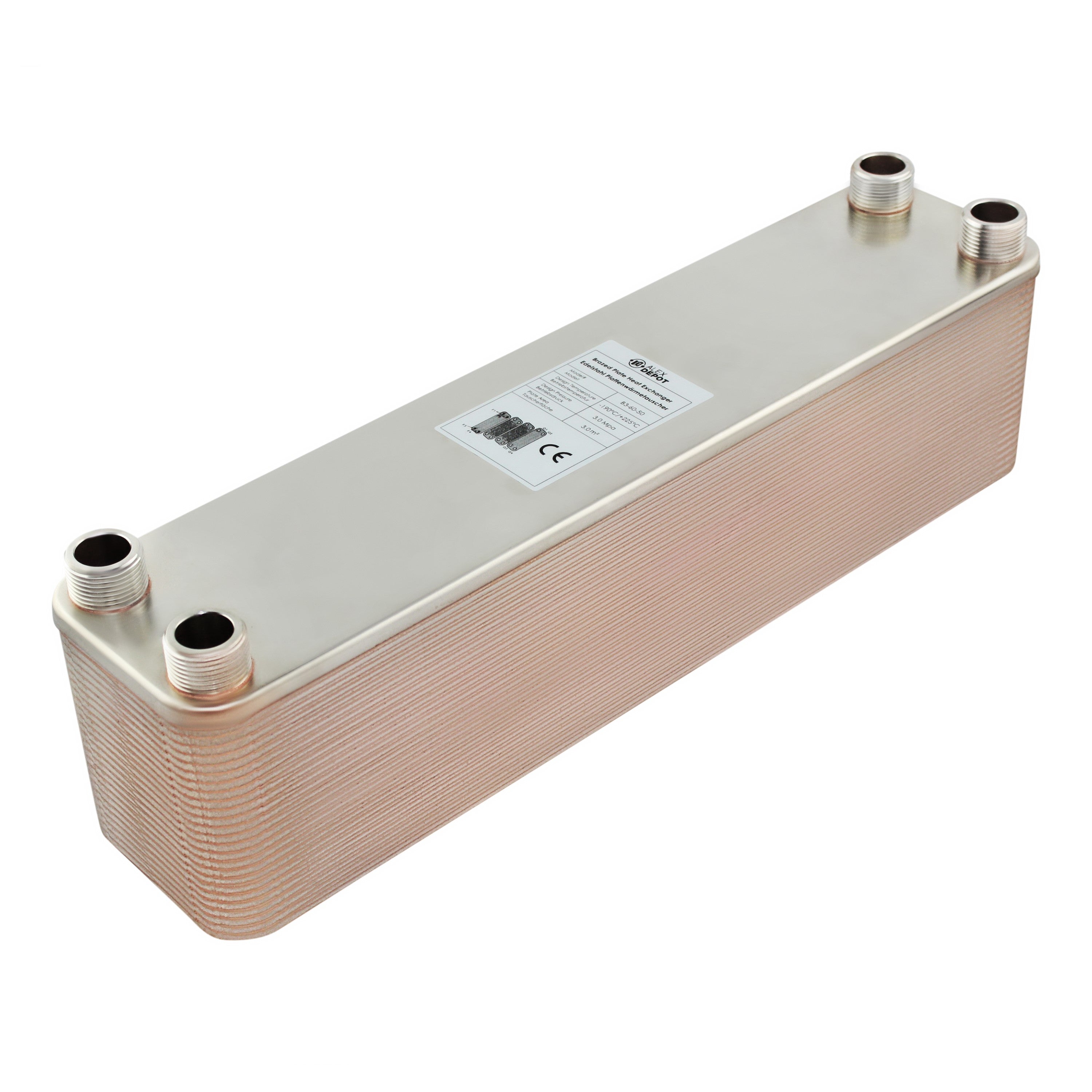

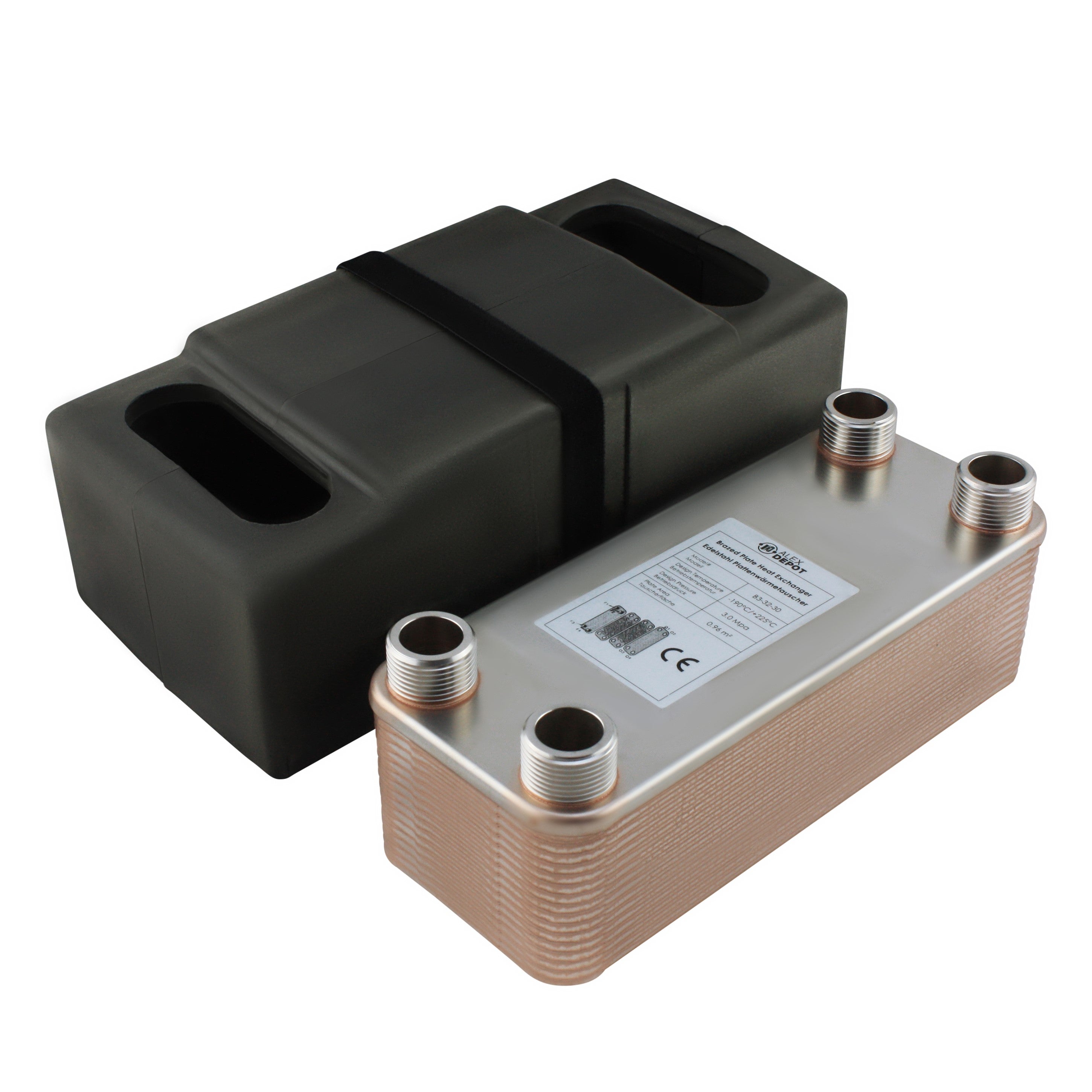

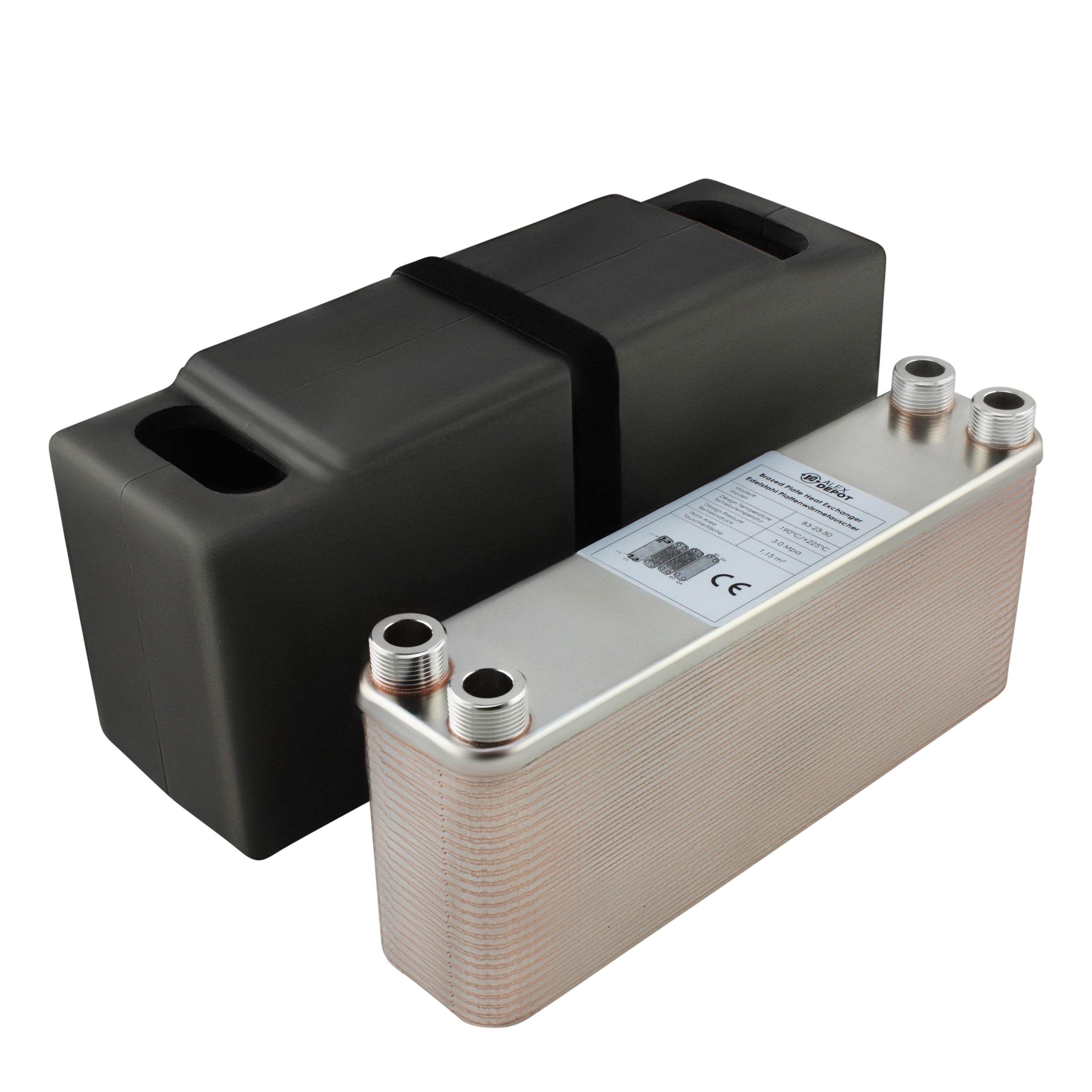

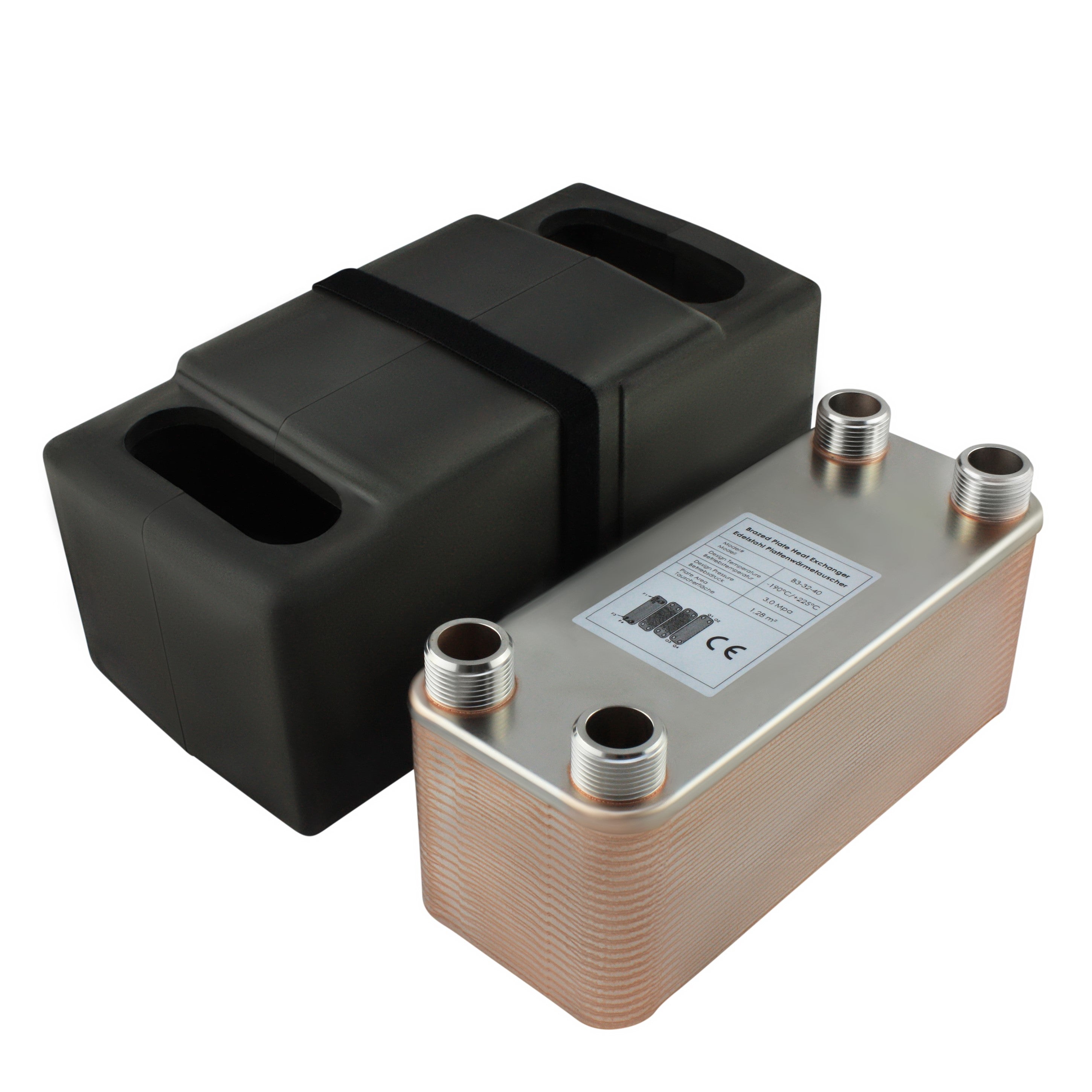

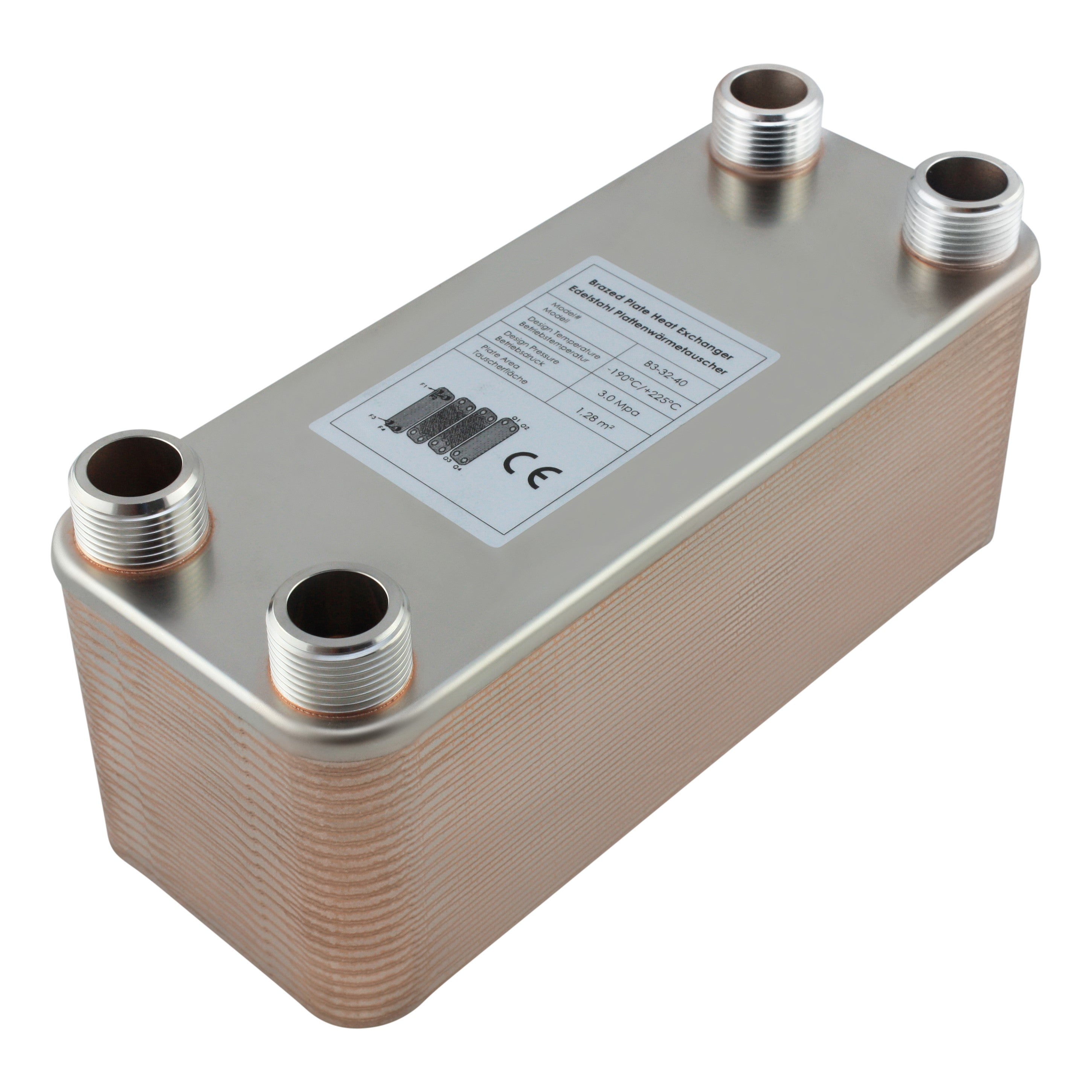

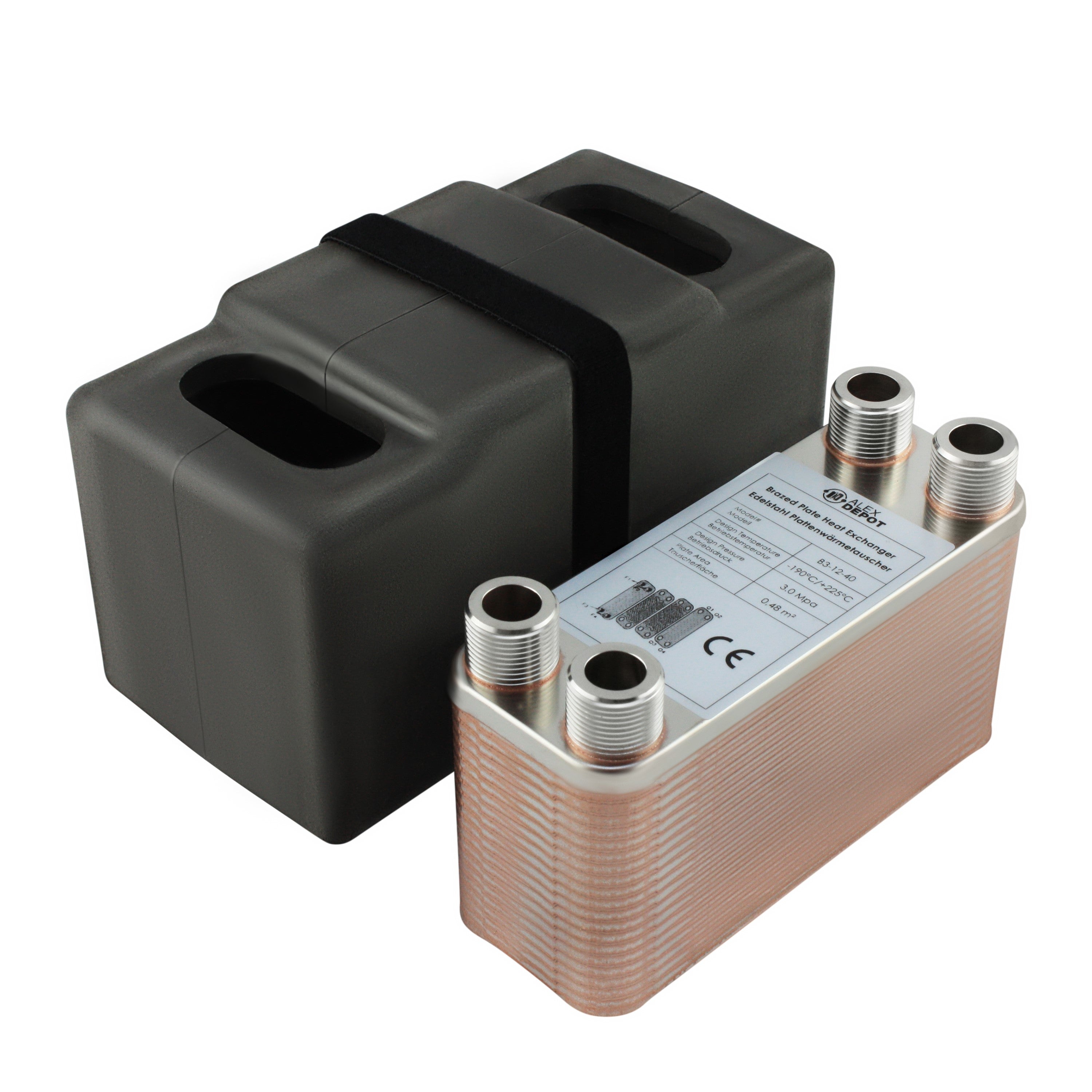

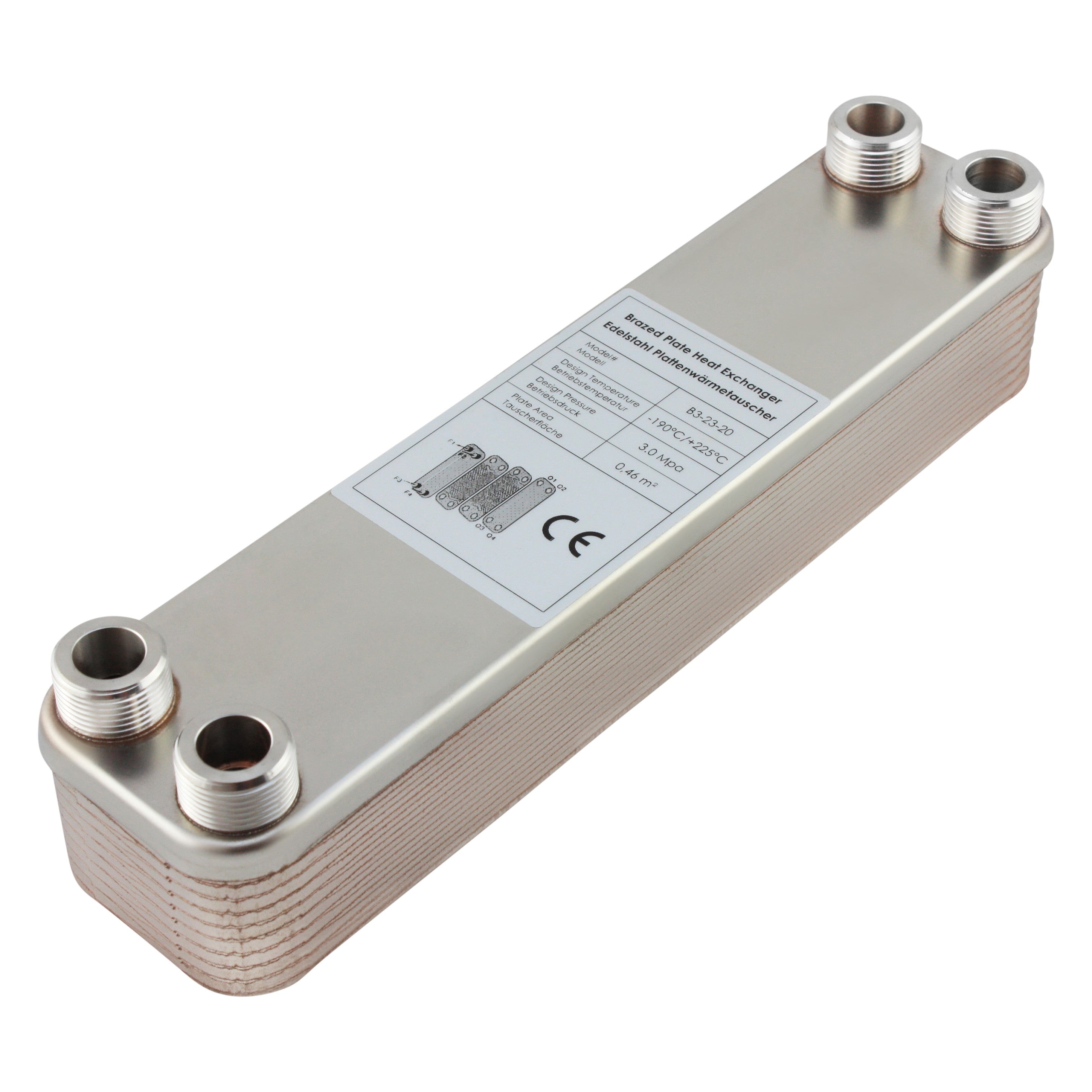

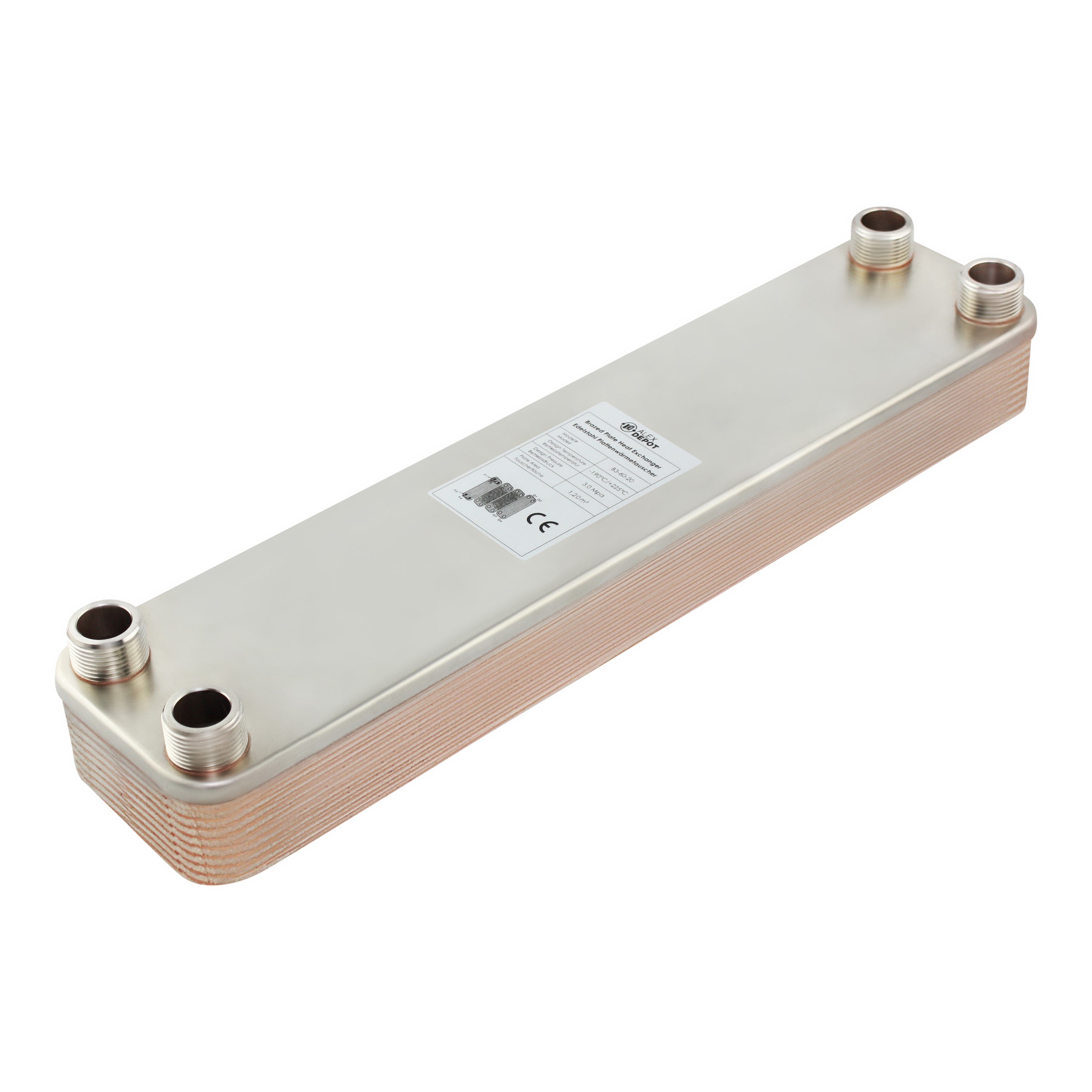

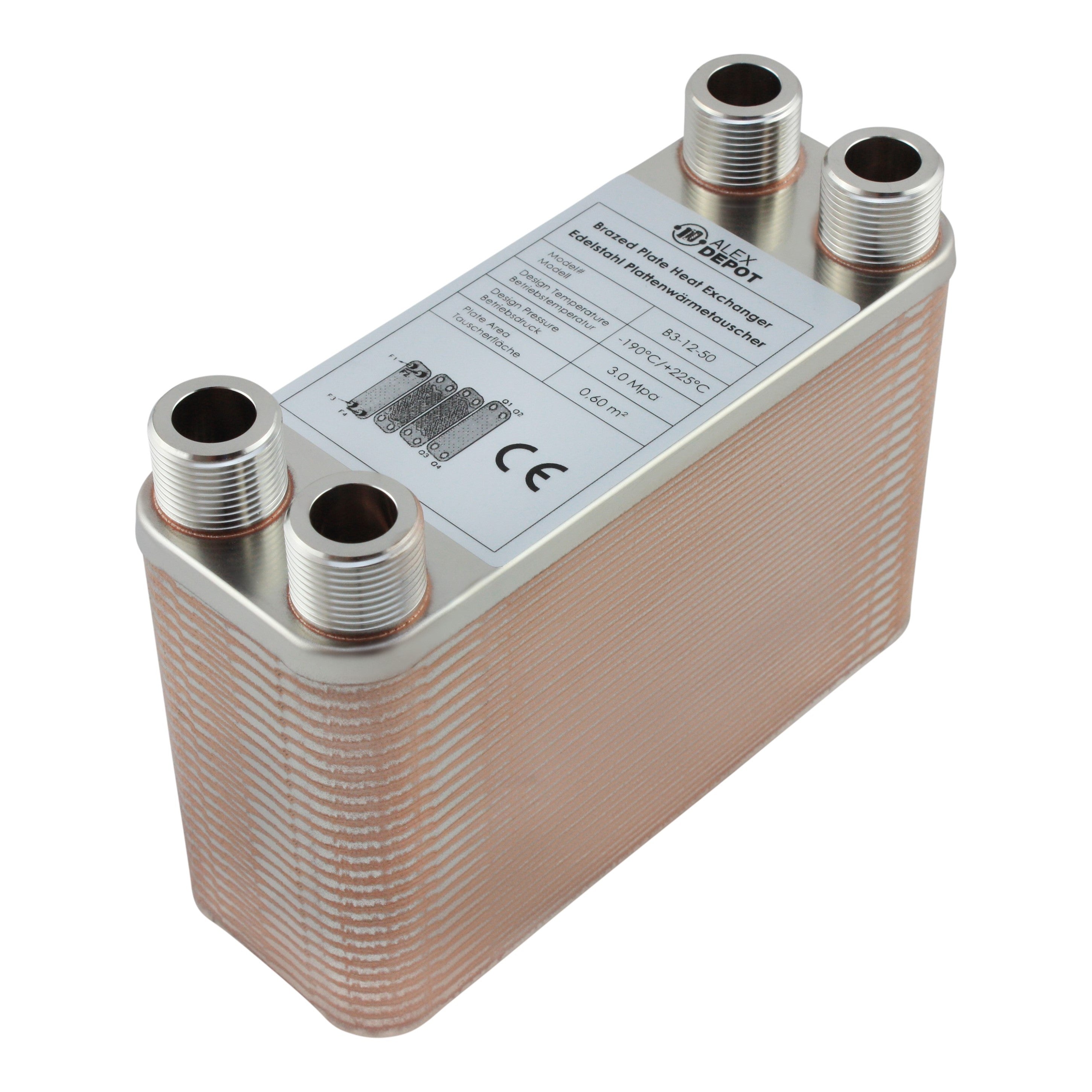

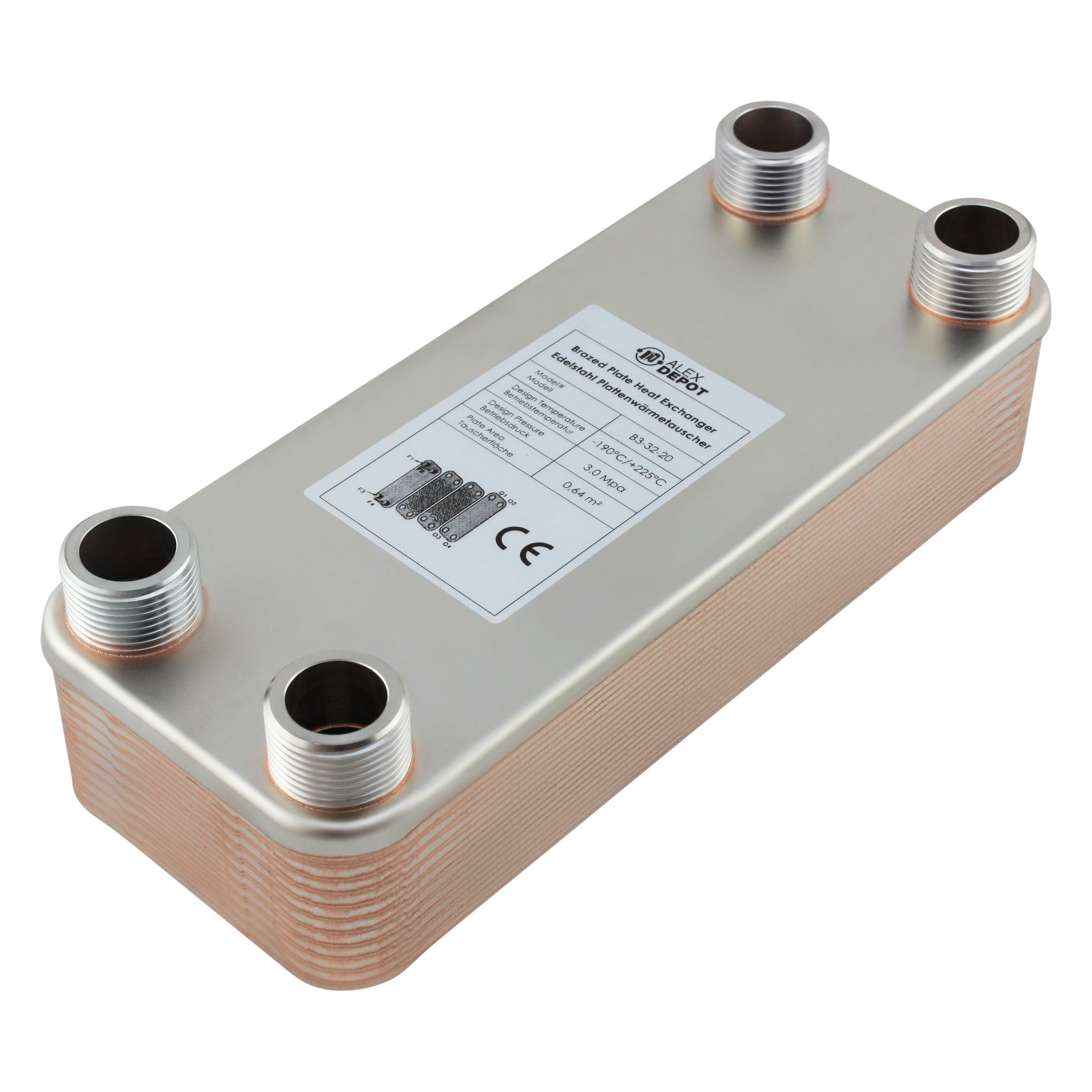

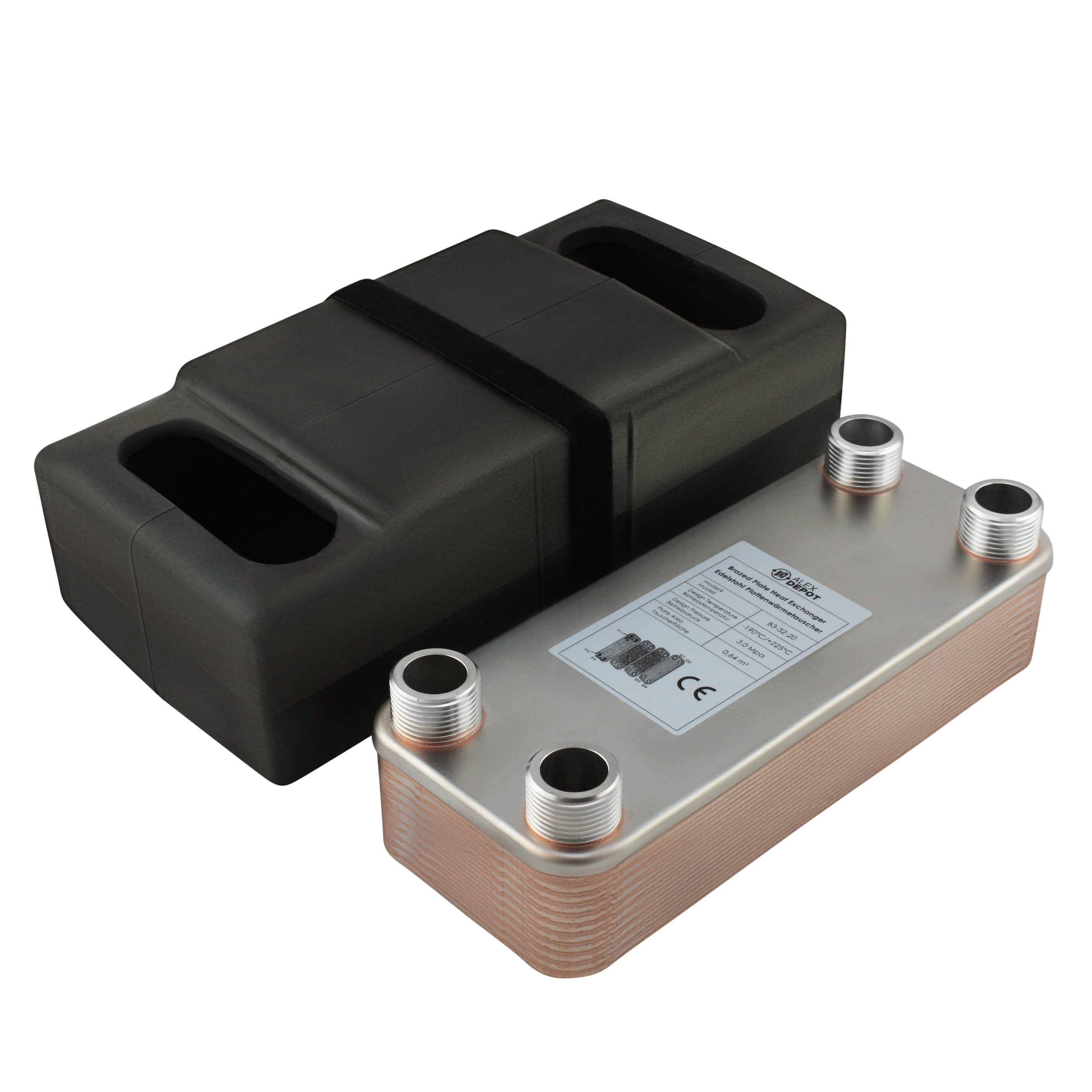

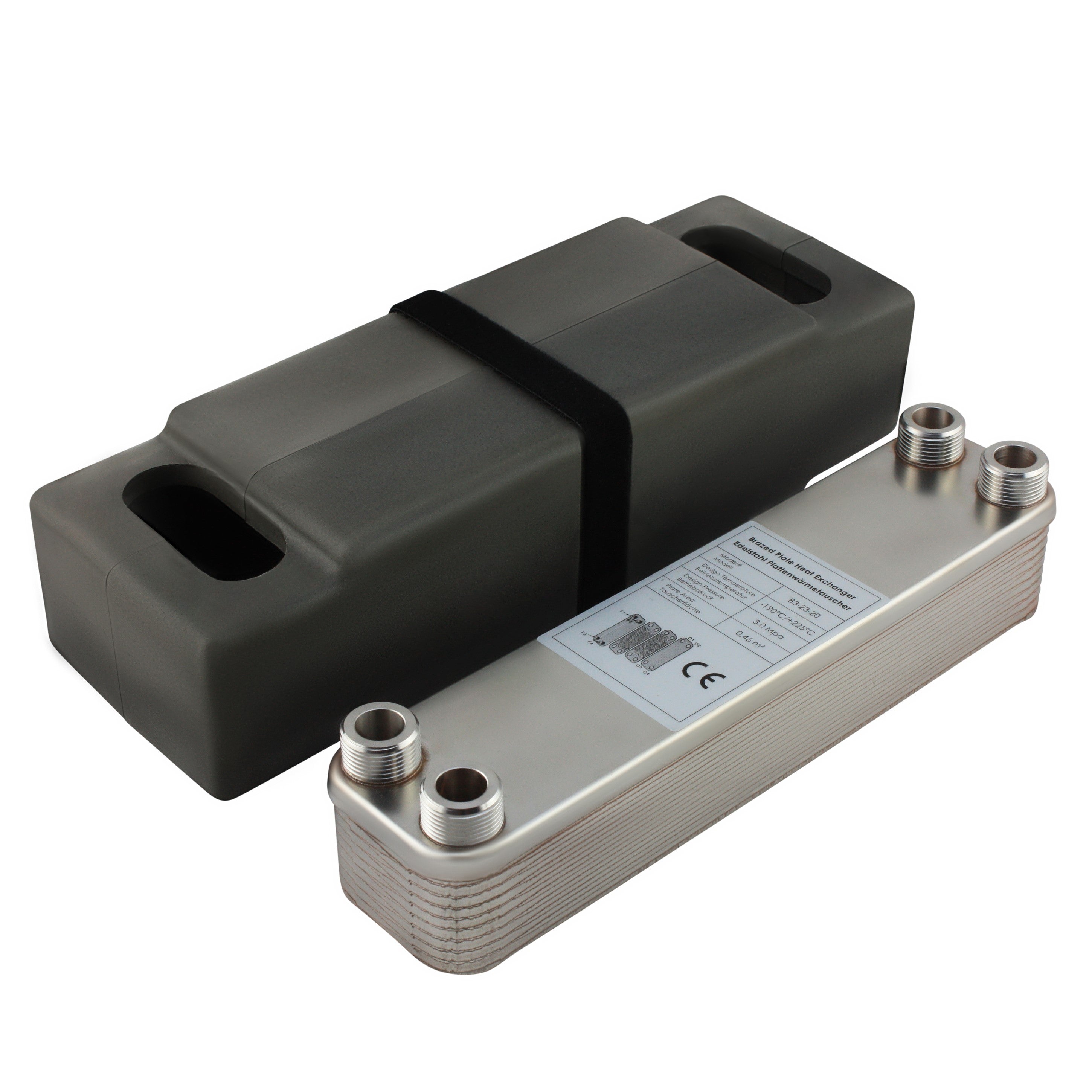

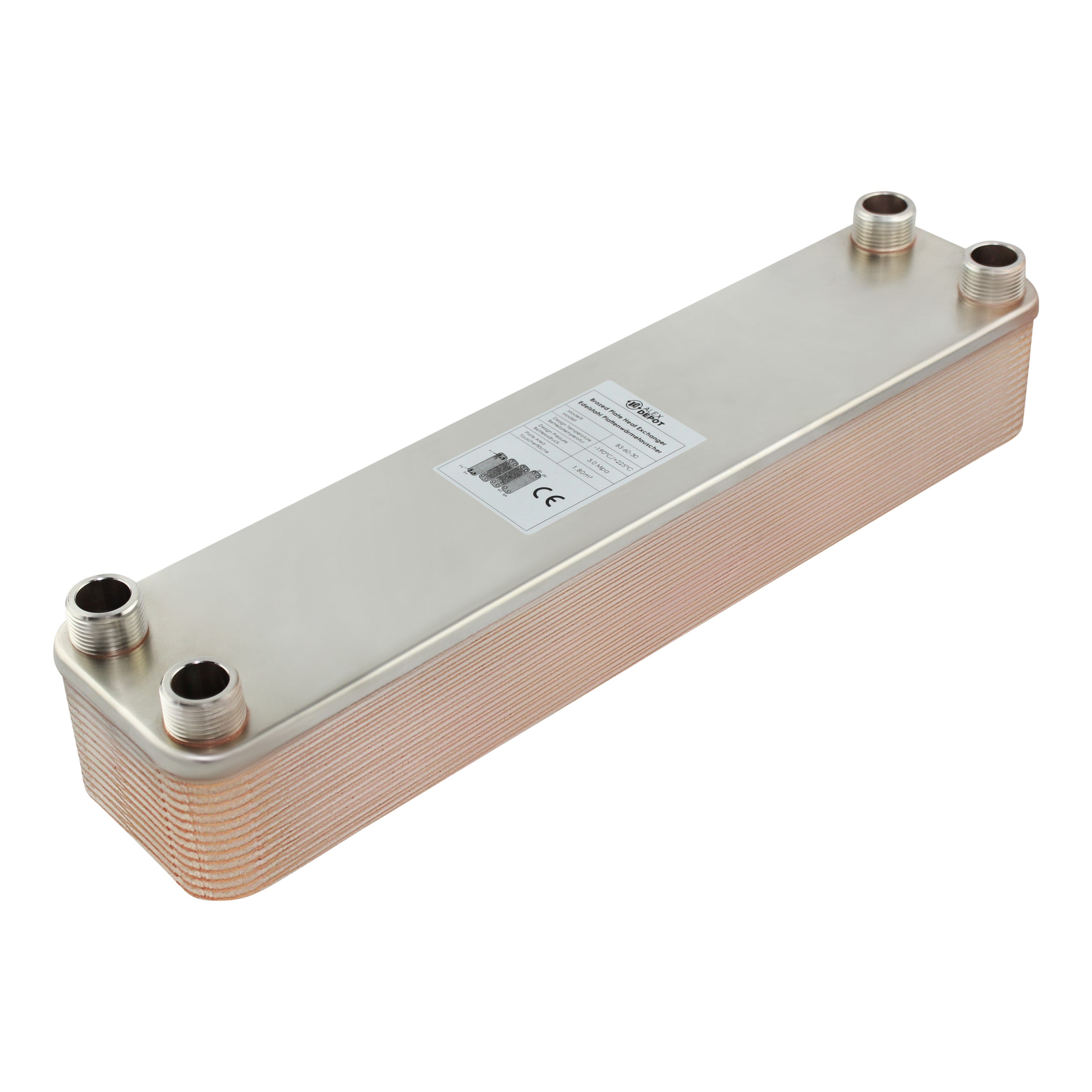

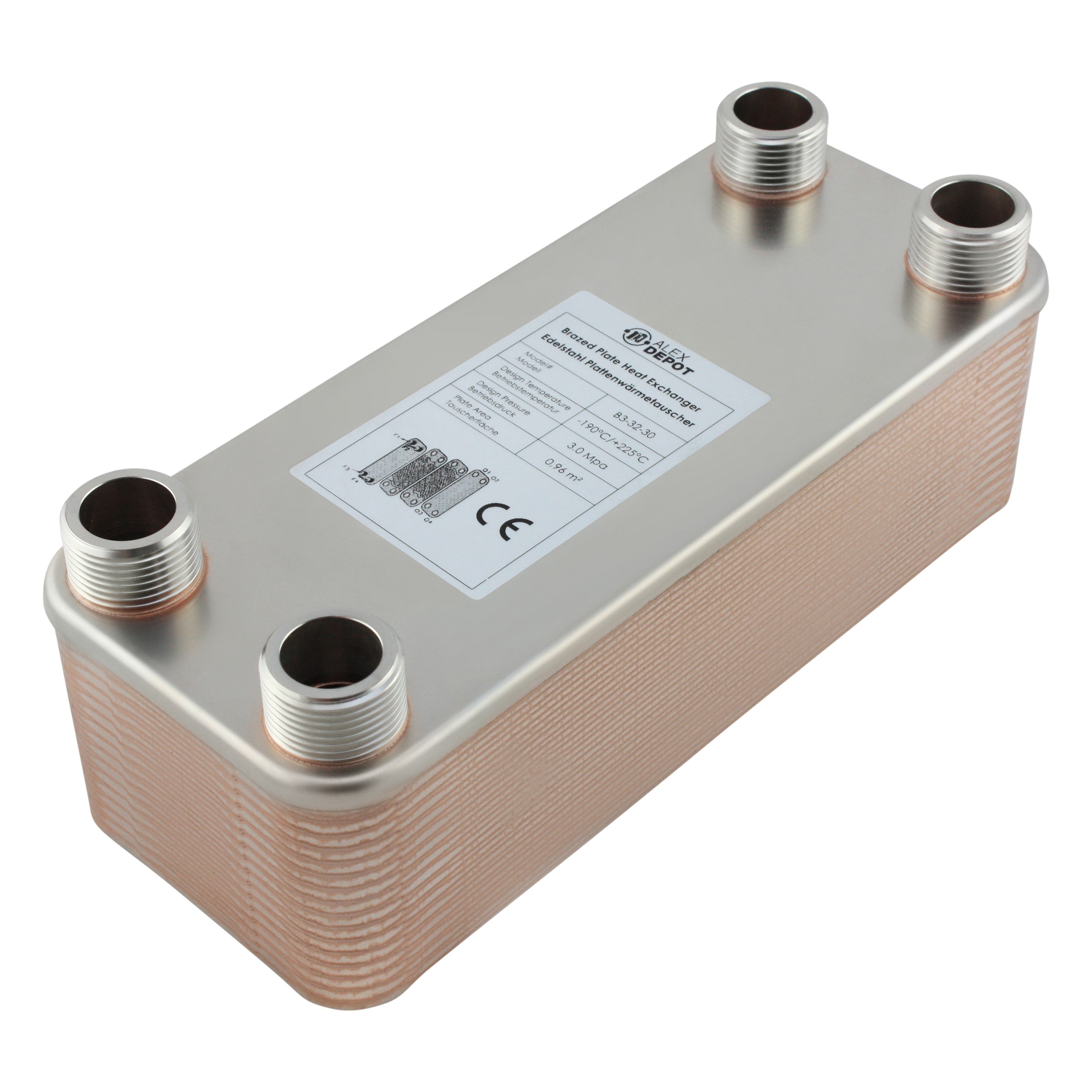

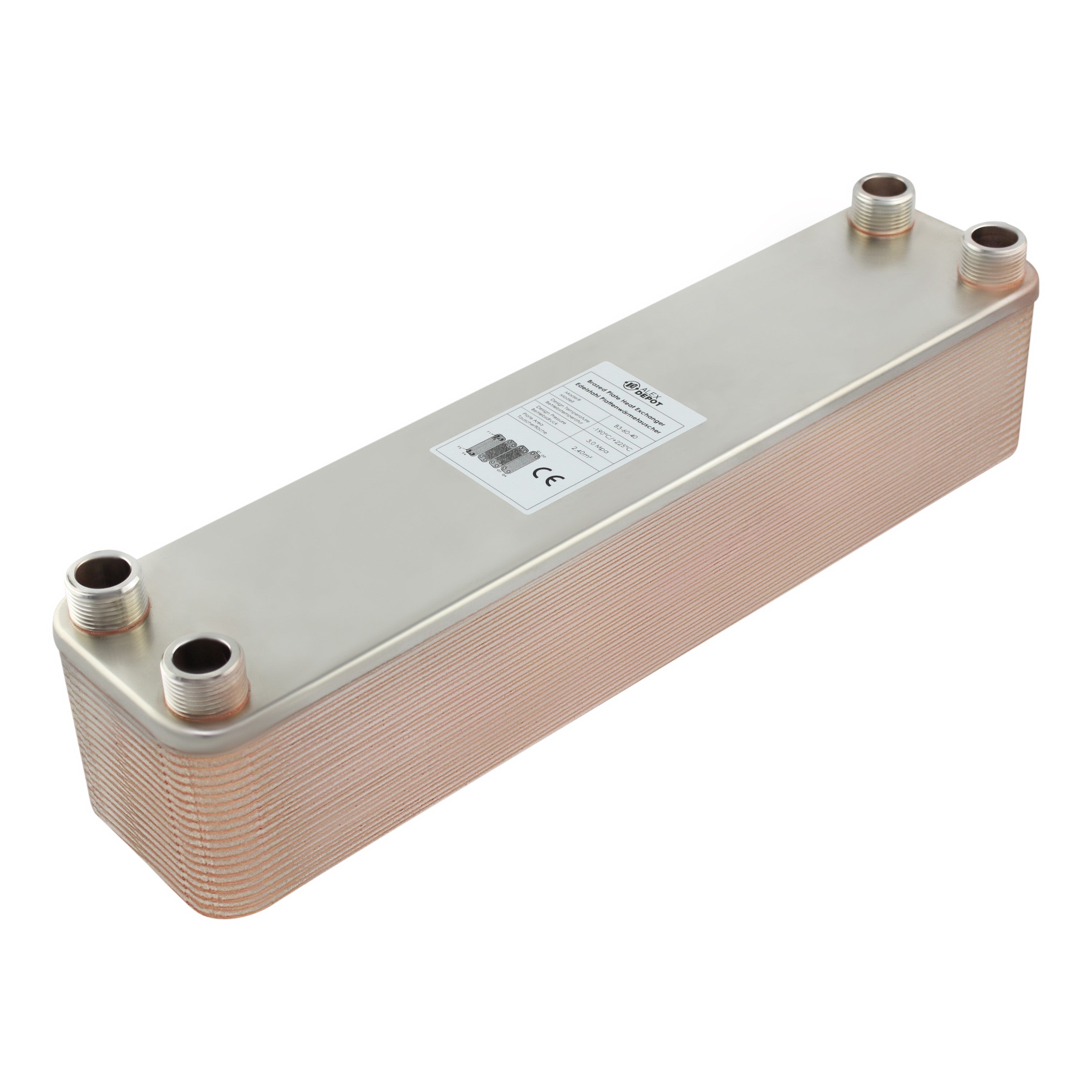

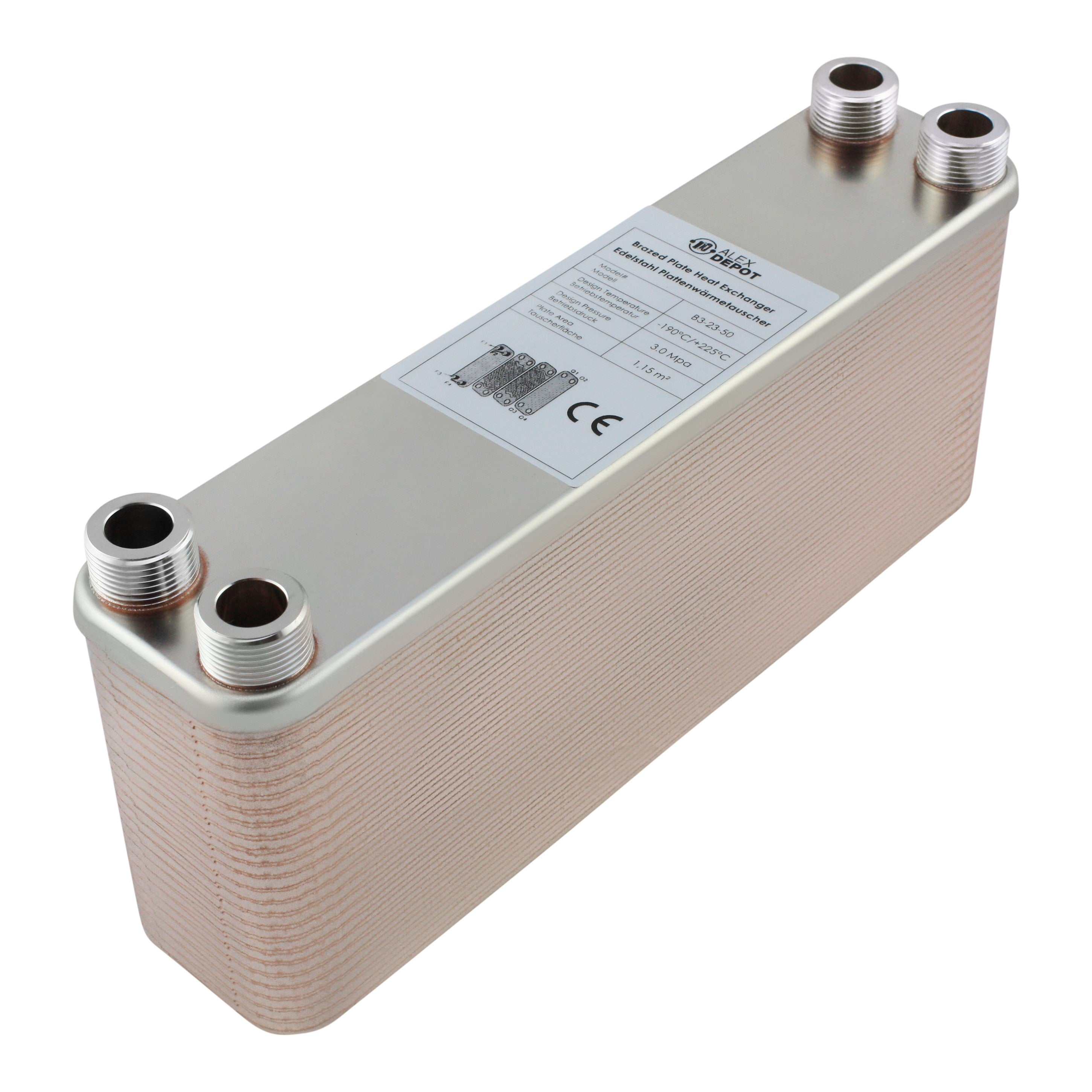

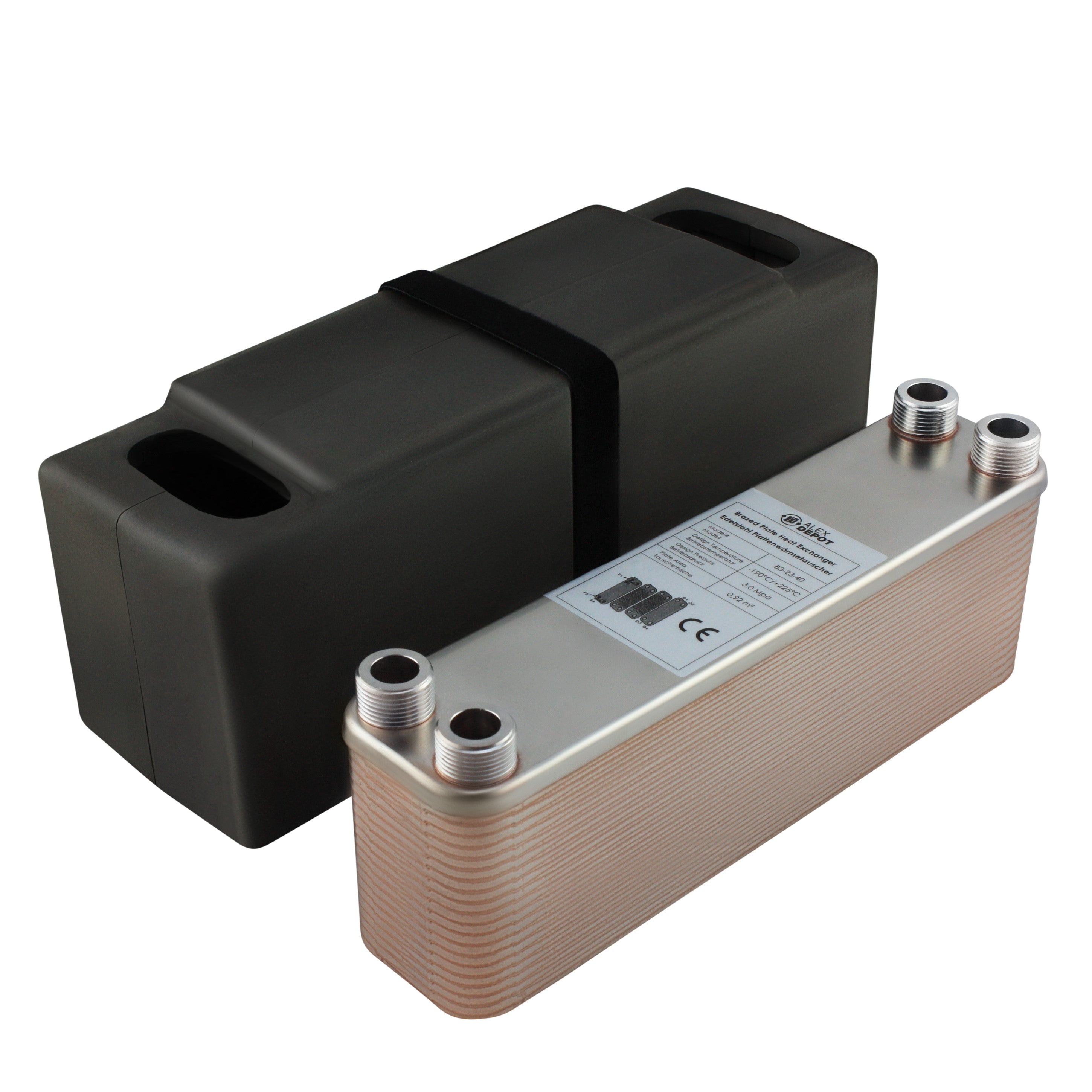

Edelstahl Plattenwärmetauscher
Durch die spezielle Prägung der Platten wird gezielt eine turbulente Strömung der Medien erzeugt, die maßgeblich die Leistungsfähigkeit des Wärmetauschers steigert und den Wärmeübergang verbessert. Die entstehenden Wirbel fördern die Wärmeübertragung, indem sie die Wärmestauung in der Grenzschicht an den Plattenoberflächen reduzieren. Üblich wirkt diese Schicht als Barriere für den Wärmeaustausch, doch durch das Aufbrechen der Grenzschicht wird die Wärmeleitung deutlich verbessert. Selbst wenn die Temperaturdifferenzen gering sind oder der Bauraum knapp bemessen ist, bleibt der Wirkungsgrad hoch. Gleichzeitig sorgt die Turbulenz durch kontinuierliche Bewegung und starke Wandschubspannung dafür, dass Partikel nicht haften und Ablagerungen wie Kalk sich nicht bilden können.
Kupfergelötete Plattenwärmetauscher ermöglichen eine effiziente Wärmeübertragung bei gleichzeitig hoher struktureller Festigkeit. Das Kupferlot schafft eine dauerhaft stabile Verbindung der Edelstahlplatten, was nicht nur die thermische Effizienz optimiert, sondern auch der Langlebigkeit des Wärmetauschers zugutekommt. Dank der hohen Wärmeleitfähigkeit von Kupfer sind diese Plattenwärmetauscher prädestiniert für anspruchsvolle Anwendungen, bei denen zuverlässige und hohe Leistung gefordert ist. In Kombination mit Edelstahlplatten aus 304 rostfreiem Edelstahl bieten kupfergelötete Wärmetauscher eine gute Korrosionsbeständigkeit für viele Anwendungsbereiche. Dies macht sie zu einer kosteneffizienten Lösung für eine Vielzahl von Heizungs-, Kühlungs- und Industrieanwendungen.
Gelötete Plattenwärmetauscher setzen sich aus mehreren Edelstahlplatten zusammen, die mit einem geprägten Muster aus entgegengesetzt ausgerichteten Pfeilrillen versehen sind. Alle Platten besitzen dieselbe Form, werden jedoch beim Stapeln abwechselnd um 180 Grad gedreht. Aufgrund dieser Anordnung bilden sich festgelegte Strömungskanäle für beide Medien, während gleichzeitig Kontaktpunkte zwischen den Platten geschaffen werden. Mittels des Hochvakuumlötverfahrens werden die Platten an den Kontaktpunkten mit Kupferlot verbunden, wodurch eine robuste und dichte Verbindung entsteht.
Die obige schematische Darstellung illustriert den Durchfluss der beiden Medien innerhalb des Plattenwärmetauschers. Das heiße Medium strömt von der rechten Seite ein und durchfließt jeden zweiten Kanal, bis es den gegenüberliegenden Anschluss erreicht. Parallel dazu wird das kalte Medium über den linken Anschluss eingeführt, durchströmt die dazwischenliegenden Kanäle und tritt auf der gegenüberliegenden linken Seite wieder aus. Obwohl die beiden Medien durch die Edelstahlplatten physisch voneinander getrennt sind, stehen sie in unmittelbarem thermischen Kontakt, wodurch ein hocheffizienter Wärmeübergang vom wärmeren zum kälteren Medium ermöglicht wird.
In unseren Blogbeiträgen gibt es weiterführende Informationen, technische Zusammenhänge und praktische Tipps zu Auswahl, Einsatz und Anschluss von Plattenwärmetauschern.
