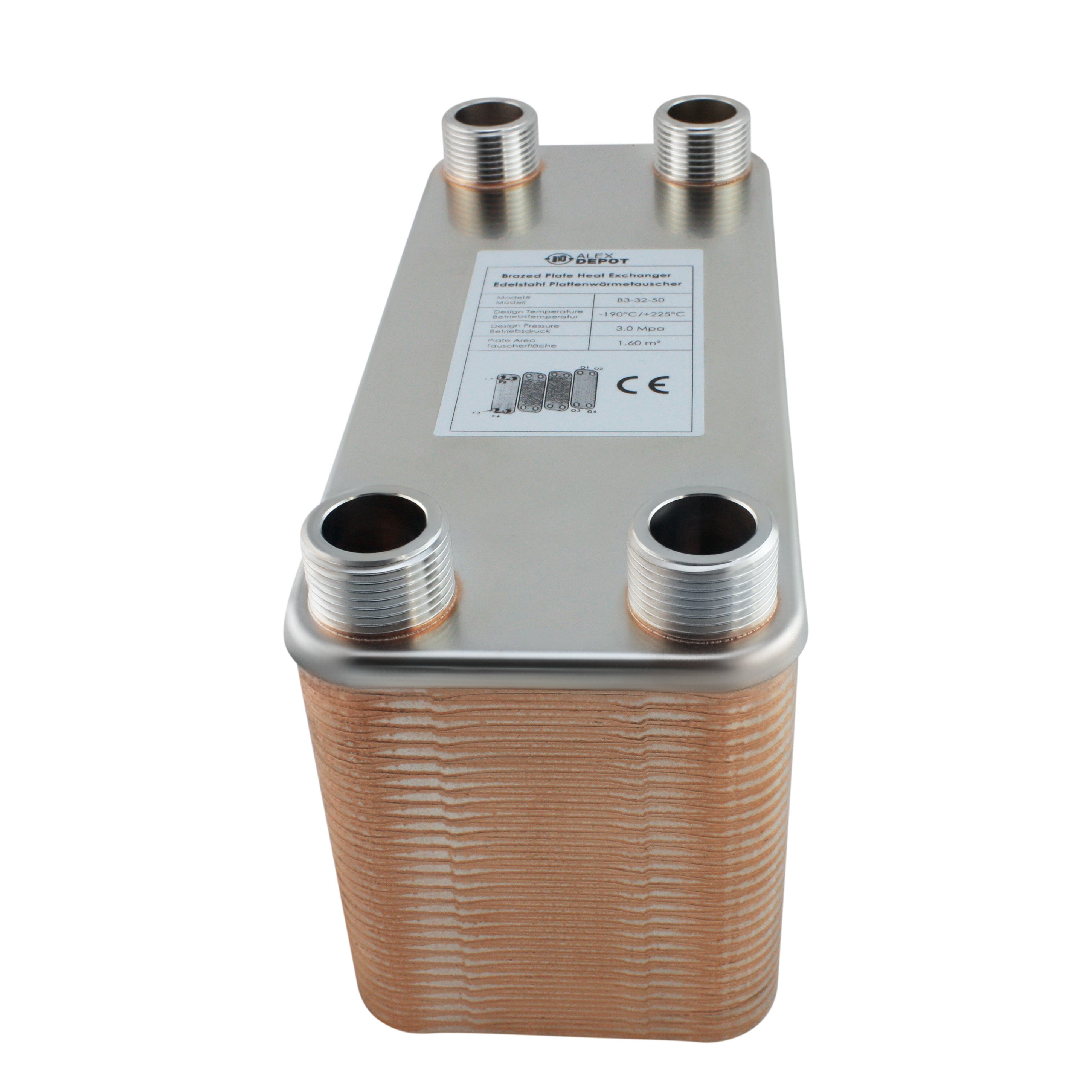

Edelstahl Plattenwärmetauscher B3-32-50 - 285 kW, 50 Platten

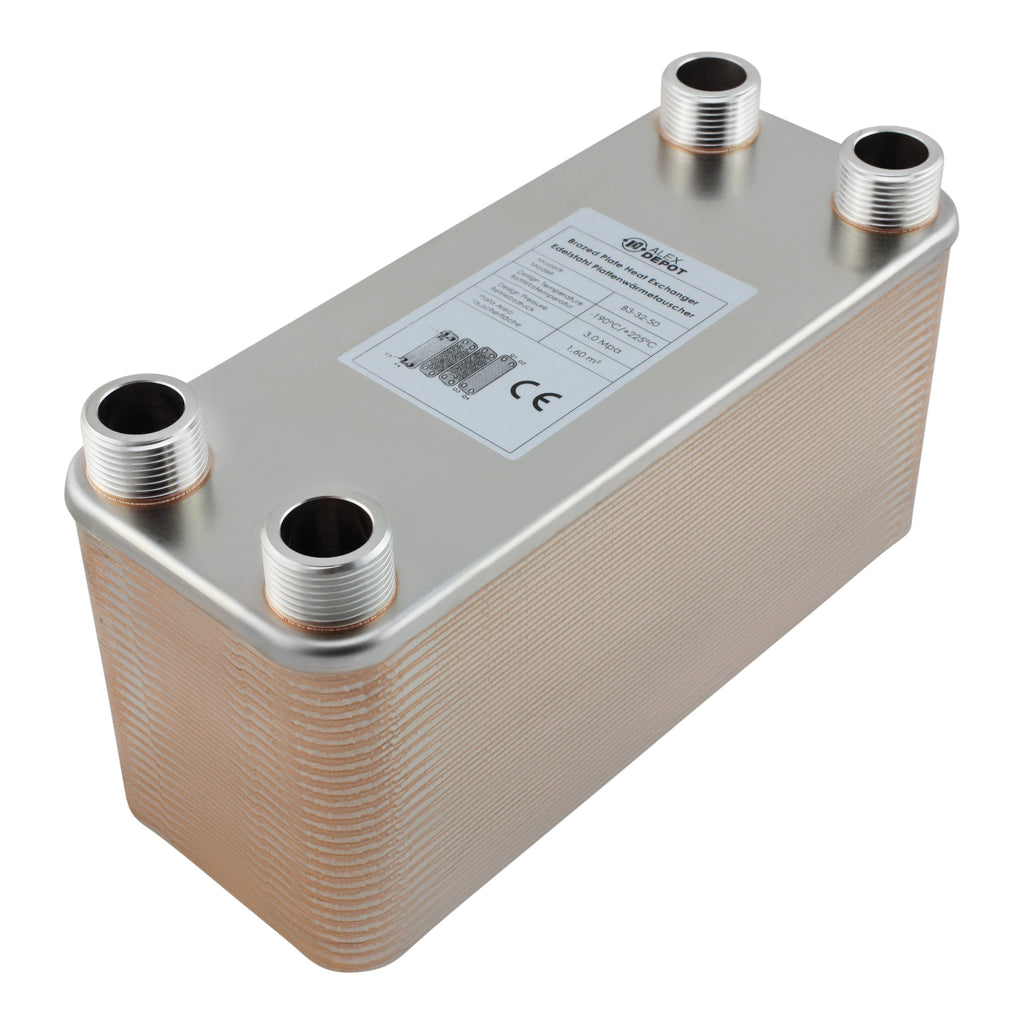

Edelstahl Plattenwärmetauscher B3-32-50 mit 4x 1 Zoll Anschlüssen, 285 kW Leistung – ideal für Heizung und Solar

Plattenwärmetauscher B3-32-50 - 285 kW, 50 Platten

Edelstahl Plattenwärmetauscher B3-32-50 mit 285 kW max. Leistung, 12 m³/h Durchfluss und 1,60 m² Tauscherfläche für Heizung, Solar und Wärmepumpe

€269,00 EUR

inkl. MwSt.

Mengenrabatt

Bestellmenge	Preis pro Einheit (inkl. MwSt.)	Rabatt

check Sofort verfügbar, Lieferzeit: 2 bis 4 Werktage

Unsicher bei der Wahl des passenden Plattenwärmetauschers?

Kontaktieren Sie uns, wir unterstützen Sie schnell bei der passenden Auswahl.

Planen Sie größere Abnahmemengen oder wiederkehrende Bestellungen?

Wir erstellen Ihnen gerne ein individuelles Angebot für Ihren laufenden Bedarf.

Kontaktformular öffnen

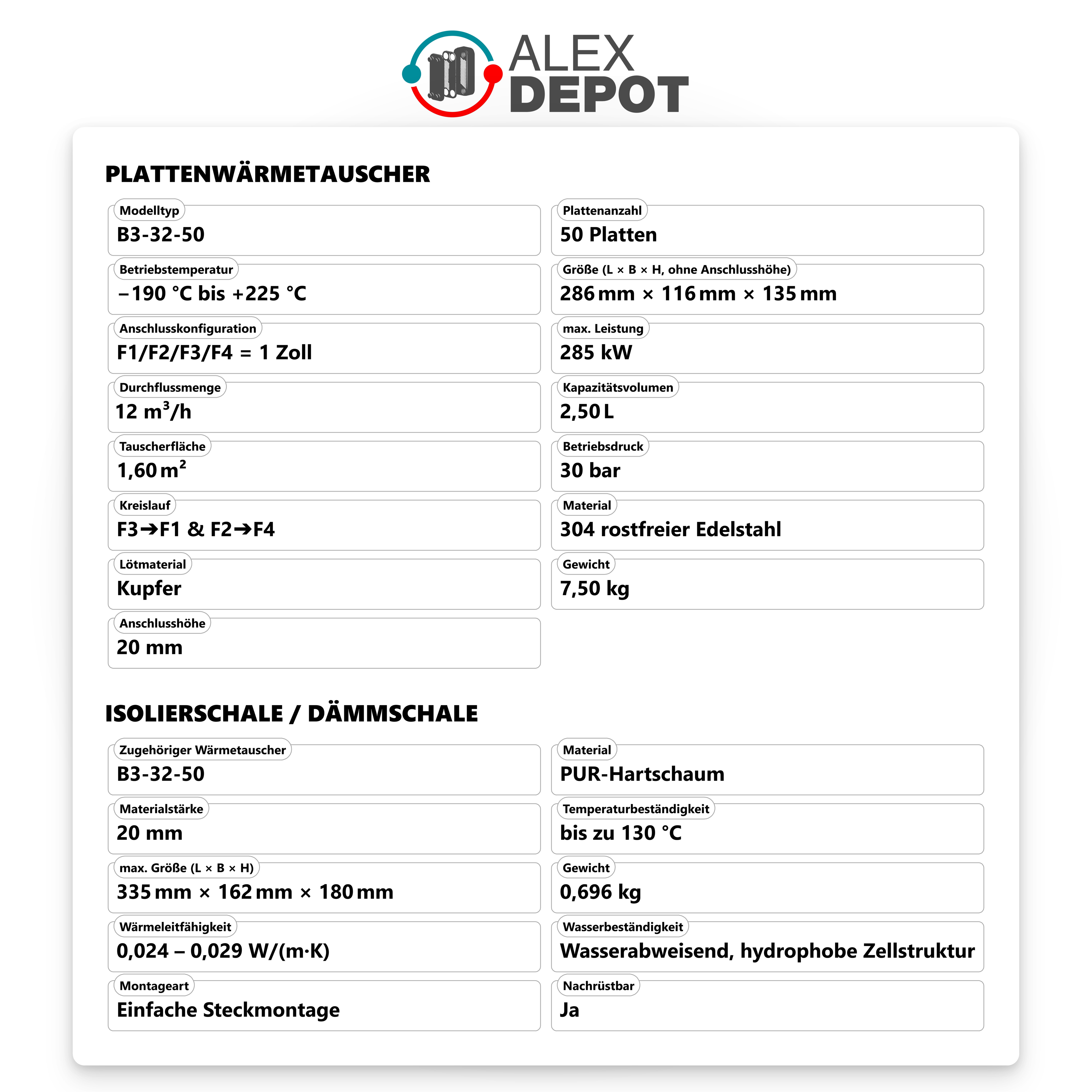

Technische Daten zum Plattenwärmetauscher

Modelltyp

B3-32-50

Plattenanzahl

50 Platten

Betriebstemperatur

-190 °C bis +225 °C

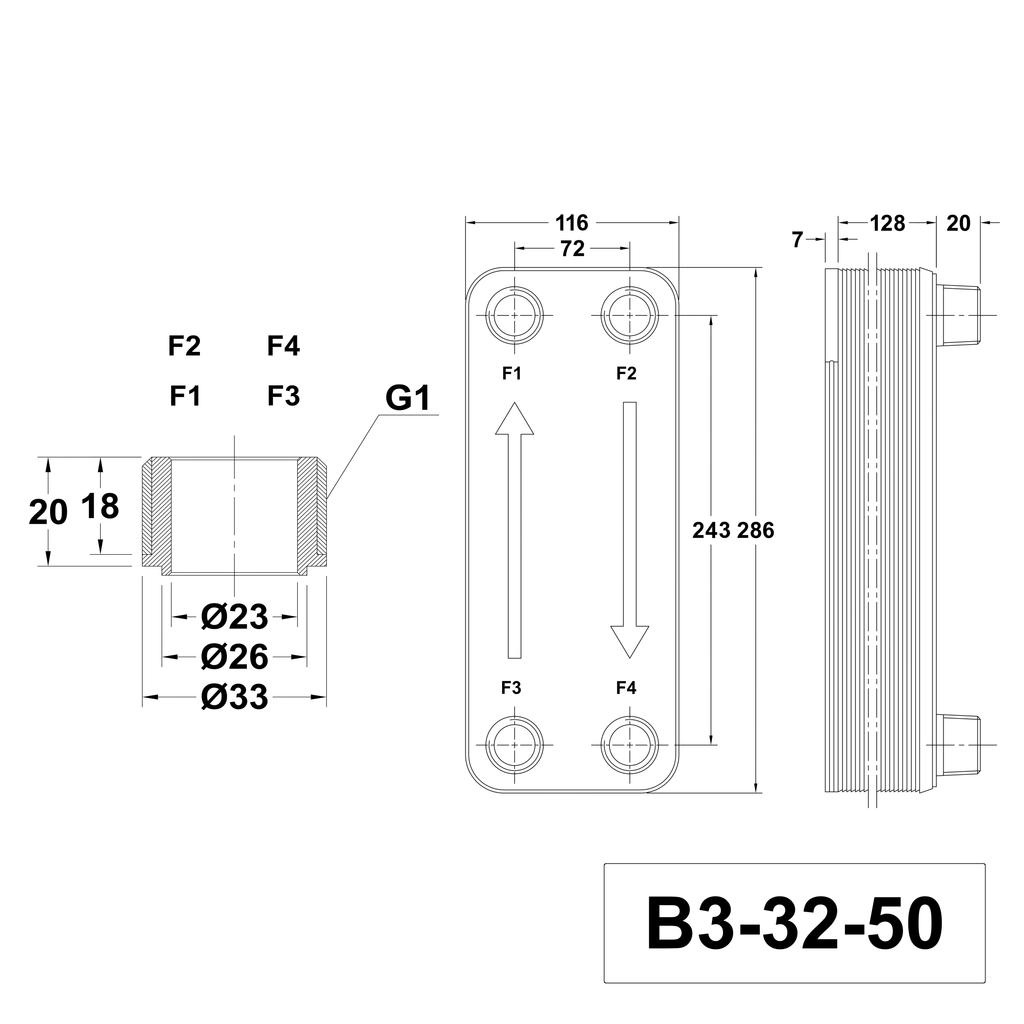

286 mm × 116 mm × 135 mm

F1/F2/F3/F4 = 1 Zoll

max. Leistung

285 kW

Durchflussmenge

12 m³/h

Kapazitätsvolumen

2,50 L

Tauscherfläche

1,60 m²

Betriebsdruck

30 bar

F3➔F1 und F2➔F4

Material

304 rostfreier Edelstahl

Lötmaterial

Kupfer

Gewicht

7,50 kg

Plattenstärke

0,40 mm

Artikeldetails zur Isolierschale/Dämmschale

Zugehöriger Plattenwärmetauscher

B3-32-50

Material

PUR-Hartschaum

Materialstärke

20 mm

Temperaturbeständigkeit

bis zu 130 °C

max. Größe (Länge x Breite x Höhe)

335 mm × 162 mm × 180 mm

Gewicht

0,696 kg

Wärmeleitfähigkeit

0,024 bis 0,029 W/(m·K)

Hoch, hydrophobe Zellstruktur

Montageart

Einfache Steckmontage

Nachrüstbar

Ja

Versandkosten

Innerhalb Deutschlands ist der Versand kostenlos. Für Lieferungen in andere EU-Länder beträgt die Versandgebühr 4,99 €. Für internationale Lieferungen außerhalb der EU liegt die Versandgebühr bei 14,99 €.

ㅤ

Lieferzeit

Die Lieferzeit beträgt innerhalb Deutschlands ca. 2-4 Werktage. Europaweit dauert der Versand etwa 3-5 Werktage. Wir bemühen uns, Ihre Bestellung so schnell wie möglich zu verschicken.

ㅤ

Versanddienstleister

Standardmäßig erfolgt die Lieferung über DHL. Auf Wunsch können wir auch anderen Versanddienstleister beauftragen. Tragen Sie hierfür Ihren Wunsch in die "Spezielle Bestellanweisung" im Warenkorb ein.

ㅤ

Sendungsverfolgung

Nach Bestätigung der Bestellung erhalten Sie eine E-Mail mit allen Versandinformationen.

Sollten Sie Ihre Bestellung retournieren wollen, haben Sie ab Erhalt der Ware 30 Tage Zeit, diese an uns zurückzuschicken.
Bitte kontaktieren Sie uns dazu über unser Kontaktformular. Wir senden Ihnen anschließend alle notwendigen Informationen zur Rücksendung.

Wir bitten Sie, die Ware in der unbenutzten Originalverpackung und inklusive sämtlichen Zubehörs zurückzusenden.

Wenn Sie eine Rechnung mit ausgewiesener Mehrwertsteuer benötigen, finden Sie diese unter „Umsatzsteuerrechnung“ auf der Bestellbestätigungsseite. Gerne können Sie uns auch eine Anfrage über unser Kontaktformular oder per E-Mail an info@alex-depot.de senden.

Sie haben auch die Möglichkeit, Ihre Rechnung direkt im Warenkorb unter „Spezielle Bestellanweisungen“ anzufordern, wir senden Ihnen die Rechnung dann umgehend per E-Mail zu.

Wir stehen mit Überzeugung hinter der Qualität unserer Produkte und möchten, dass Sie langfristig zufrieden sind. Deshalb gewähren wir auf sämtliche unserer Produkte eine Garantie von 3 Jahren ab dem Kaufdatum. Innerhalb dieses Zeitraums ersetzen wir das Produkt selbstverständlich kostenfrei, sofern der Mangel auf Material oder Herstellungsfehler zurückzuführen ist.

[PDF] alex-depot ⋅ Bedienungsanleitung DE

[PDF] alex-depot ⋅ Instruction manual EN

[PDF] alex-depot ⋅ Manual de instrucciones ES

[PDF] alex-depot ⋅ Manuel d'instructions FR

[PDF] alex-depot ⋅ Manuale di istruzioni IT

Der Plattenwärmetauscher B3-32-50 im Überblick

Kompakter und leistungsstarker Plattenwärmetauscher für effiziente Wärmeübertragung in Heizungs, Solar und Warmwasseranwendungen. Dank robuster Bauweise, hoher Druckbeständigkeit und guter Wärmeleitfähigkeit eignet sich dieses Modell ideal für langlebige und zuverlässige Systeme.

Optimierte Strömungsführung

Die optimierte Strömungsführung verbessert den Wärmeaustausch, reduziert Energieverluste und unterstützt einen effizienten Betrieb.

Plattenanzahl

50 Platten

Die Platten werden im Vakuum präzise verlötet und zu einer dauerhaft dichten, besonders kompakten Einheit verbunden.

Maximale Leistung

285 kW

Ausgelegt für eine hohe Wärmeübertragungsleistung bei besonders kompakter Bauweise.

Empfohlene Flussrichtung: F3➔F1 und F2➔F4

Für maximale Effizienz empfehlen wir den Anschluss nach dem Gegenstromprinzip. Weitere Informationen finden Sie in unserem Blog.

Betriebstemperatur

-190 bis 225 °C

Geeignet für Anwendungen von Kälteprozessen bis hin zu warmwasserführenden Systemen.

Plattenmaterial

Lötmaterial

AISI 304

304 rostfreier Edelstahl

Cu

99,9% reines Kupfer

Bewährte Materialkombination für hohe Korrosionsbeständigkeit, gute Wärmeleitfähigkeit und eine lange Lebensdauer im dauerhaften Einsatz.

Betriebsdruck

30 bar

Robust ausgelegt für einen dauerhaft sicheren und zuverlässigen Betrieb.

Max. Durchflussmenge

12 m³/h

Gewährleistet einen gleichmäßigen Durchfluss für eine verlässliche Wärmeübertragung.

Tauscherfläche

1,60 m²

Die präzise abgestimmte Tauscherfläche sorgt für eine starke Wärmeübertragung bei platzsparender Bauweise.

Kapazitätsvolumen

2,50 Liter

Passendes Kapazitätsvolumen sorgt für gleichmäßige Wärmeübertragung und zuverlässige Leistung.

Gewicht

7,50 kg

Leicht gebaut für eine einfache Montage und einen flexiblen Einbau in unterschiedlichsten Systemen.

Unser Modellvergleich für alle Plattenwärmetauscher

	B3-12 Modelle						B3-23 Modelle				B3-32 Modelle				B3-60 Modelle
	B3-12-12 Tauscherfläche pro Platte = 0,012m² Auf Lager	B3-12-20 Tauscherfläche pro Platte = 0,012m² Auf Lager	B3-12-30 Tauscherfläche pro Platte = 0,012m² Auf Lager	B3-12-40 Tauscherfläche pro Platte = 0,012m² Auf Lager	B3-12-50 Tauscherfläche pro Platte = 0,012m² Auf Lager	B3-12-60 Tauscherfläche pro Platte = 0,012m² Auf Lager	B3-23-20 Tauscherfläche pro Platte = 0,023m² Ausverkauft	B3-23-30 Tauscherfläche pro Platte = 0,023m² Auf Lager	B3-23-40 Tauscherfläche pro Platte = 0,023m² Auf Lager	B3-23-50 Tauscherfläche pro Platte = 0,023m² Auf Lager	B3-32-20 Tauscherfläche pro Platte = 0,032m² Auf Lager	B3-32-30 Tauscherfläche pro Platte = 0,032m² Auf Lager	B3-32-40 Tauscherfläche pro Platte = 0,032m² Auf Lager	B3-32-50 Tauscherfläche pro Platte = 0,032m² Auf Lager	B3-60-20 Tauscherfläche pro Platte = 0,060m² Auf Lager	B3-60-30 Tauscherfläche pro Platte = 0,060m² Auf Lager	B3-60-40 Tauscherfläche pro Platte = 0,060m² Auf Lager	B3-60-50 Tauscherfläche pro Platte = 0,060m² Auf Lager
Plattenanzahl	12 Platten	20 Platten	30 Platten	40 Platten	50 Platten	60 Platten	20 Platten	30 Platten	40 Platten	50 Platten	20 Platten	30 Platten	40 Platten	50 Platten	20 Platten	30 Platten	40 Platten	50 Platten
max. Leistung	25 kW	45 kW	65 kW	80 kW	90 kW	130 kW	90 kW	135 kW	180 kW	225 kW	115 kW	175 kW	230 kW	285 kW	220 kW	330 kW	440 kW	550 kW
Tauscherfläche	0,144 m²	0,24 m²	0,36 m²	0,48 m²	0,60 m²	0,80 m²	0,46 m²	0,69 m²	0,92 m²	1,15 m²	0,64 m²	0,96 m²	1,28 m²	1,60 m²	1,20 m²	1,80 m²	2,40 m²	3,00 m²
Volumenkapazität	0,216 L	0,36 L	0,54 L	0,72 L	0,90 L	1,08 L	0,80 L	1,20 L	1,60 L	2,00 L	1,00 L	1,50 L	2,00 L	2,50 L	2,22 L	3,33 L	4,44 L	5,55 L
Durchflussmenge	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 4 m³/h	max. 12 m³/h	max. 12 m³/h	max. 12 m³/h	max. 12 m³/h	max. 22 m³/h	max. 22 m³/h	max. 22 m³/h	max. 22 m³/h
Gewicht	0,80 kg	1,11 kg	1,50 kg	1,85 kg	2,23 kg	2,61 kg	2,57 kg	3,41 kg	4,27 kg	5,10 kg	3,86 kg	4,97 kg	6,20 kg	7,50 kg	7,20 kg	10,10 kg	12,00 kg	14,30 kg
Außenmaße (ohne Anschlüsse)	191 mm x 73 mm x 34 mm	191 mm x 73 mm x 52 mm	191 mm x 73 mm x 67 mm	191 mm x 73 mm x 97 mm	191 mm x 73 mm x 112 mm	191 mm x 73 mm x 127 mm	315 mm x 73 mm x 52 mm	315 mm x 73 mm x 74 mm	315 mm x 73 mm x 96 mm	315 mm x 73 mm x 119 mm	286 mm x 116 mm x 58 mm	286 mm x 116 mm x 82 mm	286 mm x 116 mm x 103 mm	286 mm x 116 mm x 135 mm	529 mm x 124 mm x 60 mm	529 mm x 124 mm x 80 mm	529 mm x 124 mm x 105 mm	529 mm x 124 mm x 130 mm
Anschluss: 4x 3/4 Zoll
Anschluss: 2x 1/2 & 2x 3/4 Zoll
Anschluss: 4x 1 Zoll

Eindrücke und Bewertungen unsere Kunden auf einen Blick

Für leistungsstarke Wärmeübertragung in zuverlässigen Systemen entwickelt

Unsere Plattenwärmetauscher sind für Anwendungen ausgelegt, in denen hohe Wärmeleistung, vielseitige Einsatzmöglichkeiten und eine saubere Systemintegration gefragt sind. Sie eignen sich für den Einsatz in Heizungsanlagen, Wärmepumpen, Solarsystemen, Warmwasseranwendungen sowie in technischen Anlagen. Die durchdachte Konstruktion unterstützt eine zuverlässige Einbindung in bestehende Systeme und sorgt für wirkungsvolle Wärmeübertragung unter anspruchsvollen Betriebsbedingungen.

Plattenwärmetauscher für starke Wärmeübertragung

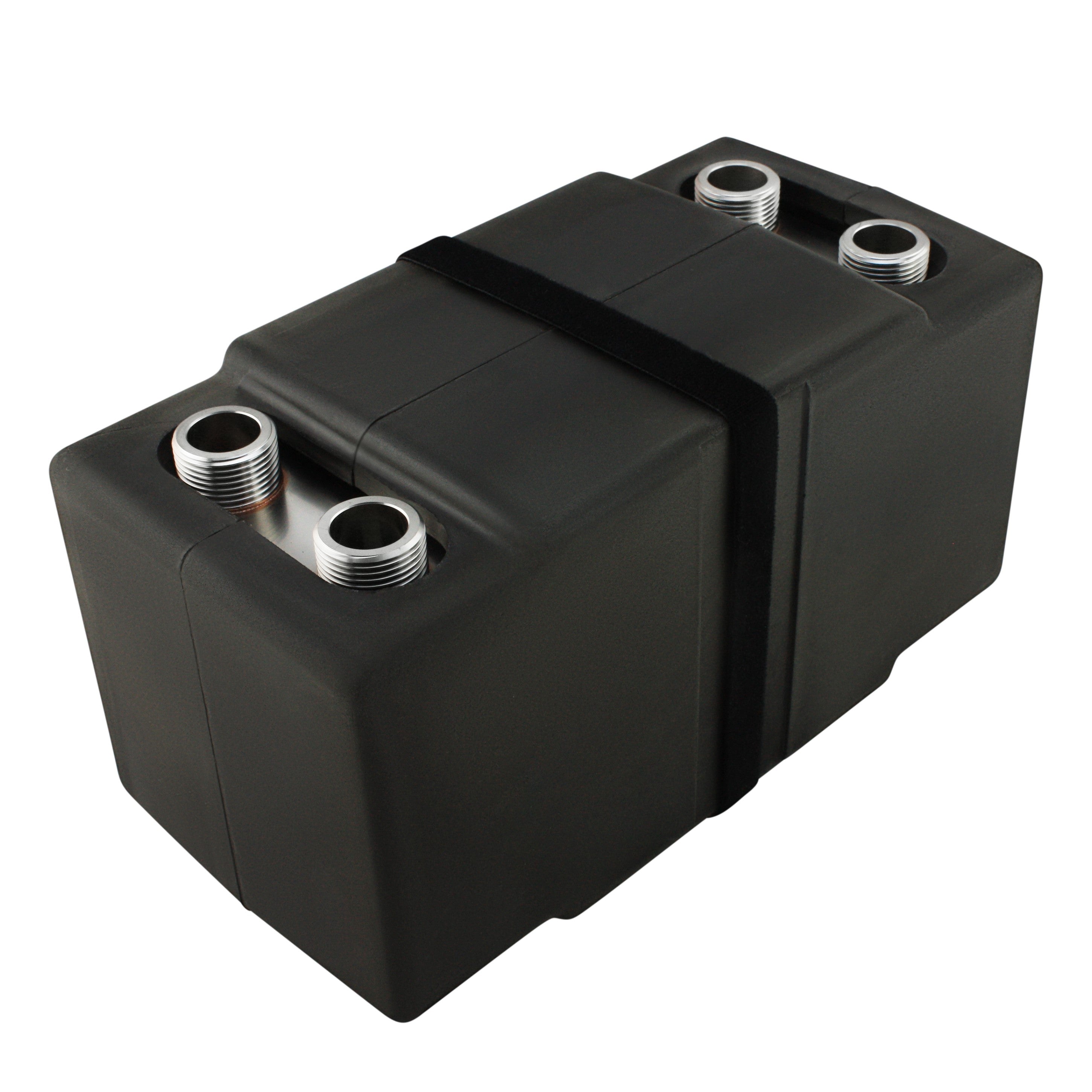

Plattenwärmetauscher Isolierschalen Dämmschalen Isolierung

Schutz und besserer Wärmeerhalt durch
die passende Isolierung

Ein unisolierter Plattenwärmetauscher verliert im laufenden Betrieb kontinuierlich Wärme an seine Umgebung. Unsere passgenauen Isolierschalen aus robustem PUR Hartschaum wirken diesem Verlust gezielt entgegen und tragen dazu bei, die Wärme dort zu halten, wo sie gebraucht wird. Gleichzeitig schützen sie den Wärmetauscher vor Feuchtigkeit, Kondensation und äußeren Einwirkungen und unterstützen so einen sauberen, durchdachten Systemaufbau. Die passgenaue Form erleichtert die Montage und sorgt für eine stimmige Integration in bestehende Anlagen.

Effizienzsteigerung um bis zu 90% mit einer Isolierschale
Wasserresistentes und formstabiles Material
PUR-Hartschaum: Temperaturbeständig bis 130 °C
Einfache und schnelle Steckmontage
Schutz vor Kondensation und Korrosion
Ideal abgestimmt auf unsere Plattenwärmetauscher

Erfahren Sie mehr über Plattenwärmetauscher

In unseren Blogbeiträgen gibt es weiterführende Informationen, technische Zusammenhänge und praktische Tipps zu Auswahl, Einsatz und Anschluss von Plattenwärmetauschern.

Plattenwärmetauscher im Praxistest

Edelstahl Plattenwärmetauscher zeigen stabile Leistung und Energieeffizienz unter realen Bedingungen. Verbesserungen lassen sich auf unterschiedliche Weise erzielen.

Vorteile der Kupferlötverbindung

Kupfergelötete Plattenwärmetauscher sind hocheffizient, langlebig und wartungsarm. Dank exzellenter Wärmeleitfähigkeit liefern sie zuverlässige Leistung bei geringem Energie- und Kostenaufwand.

Aufbau & Funktionsweise - Plattenwärmetauscher

Plattenwärmetauscher – kompakt, effizient und vielseitig. Sie übertragen Wärme zwischen zwei Medien, ohne dass diese sich vermischen – ideal für...

Wie Isolierschalen die Effizienz verbessern

PUR-Hartschaum-Isolierschalen schützen Plattenwärmetauscher vor Wärmeverlusten, verlängern die Lebensdauer und steigern die Energieeffizienz. Sie sind robust, passgenau und einfach zu montieren.

Oft gestellte Fragen

Wenn Sie eine Rechnung mit ausgewiesener Mehrwertsteuer benötigen, finden Sie diese unter „Umsatzsteuerrechnung“ auf der Bestellbestätigungsseite. Gerne können Sie uns auch eine Anfrage überunser Kontaktformular oder per E-Mail an info@alex-depot.de senden.

Alternativ können Sie dies auch im Warenkorb unter "Besondere Anweisungen" angeben, wir stellen Ihnen die Rechnung umgehend per E-Mail zur Verfügung.

Auf unsere Produkte gewähren wir eine Garantie von 3 Jahren, die Material- und Verarbeitungsfehler abdeckt. Bei Defekten innerhalb der Garantiezeit wenden Sie sich bitte an uns, um den Prozess für eine Rücksendung oder den Austausch zu besprechen.

Für Rücksendungen haben Sie 30 Tage nach Erhalt Ihrer Bestellung Zeit. Bitte kontaktieren Sie uns, um eine Rücksendegenehmigung zu erhalten und die weiteren Schritte zu klären. Stellen Sie sicher, dass die Produkte in der Originalverpackung sind.

Wenn ein Produkt derzeit nicht verfügbar ist, setzen wir alles daran, es so schnell wie möglich wieder auf Lager zu bringen. Gerne können Sie uns Bescheid geben, wenn Ihnen ein bestimmtes Produkt fehlt. Wir prüfen dann, ob wir es vorzeitig für Sie beschaffen können.

Ja, wir bieten maßgeschneiderte Plattenwärmetauscher an, die auf die spezifischen Anforderungen unserer Kunden zugeschnitten sind. Wenn Sie individuelle Lösungen benötigen, kontaktieren Sie uns bitte mit Ihren Anforderungen, und wir helfen Ihnen gerne weiter, um den passenden Wärmetauscher für Ihre Anwendung zu finden.

Die mittlere Temperaturdifferenz eines Plattenwärmetauschers kann durch verschiedene Methoden berechnet werden, abhängig von der Art des Wärmetauschers und den spezifischen Bedingungen. Eine gängige Methode ist die Logarithmische mittlere Temperaturdifferenz. Hier ist, wie Sie sie berechnen können:

Formel für die Logarithmische mittlere Temperaturdifferenz
LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

Variablen
LMTD: logarithmische mittlere Temperaturdifferenz
ΔT1: Temperaturdifferenz an einem Ende des Wärmetauschers
ΔT2: Temperaturdifferenz am anderen Ende des Wärmetauschers

Beispiel
Temperatur der heißen Flüssigkeit am Eingang (Th): 150 °C
Temperatur der kalten Flüssigkeit am Eingang (Tc): 30 °C
Temperatur der heißen Flüssigkeit am Ausgang (Th'): 80 °C
Temperatur der kalten Flüssigkeit am Ausgang (Tc'): 60 °C

1. Berechnung von ΔT1 & ΔT2
ΔT1 = Th - Tc = 150 °C - 30 °C = 120 °C
ΔT2 = Th' - Tc' = 80 °C - 60 °C = 20 °C

2. Berechnung der mittleren Temperaturdifferenz
LMTD = (120 °C - 20 °C) / ln(120 °C / 20 °C)
LMTD ≈ 55.8 °C

Q = U * A * LMTD

Q: Wärmestrom (W)
U: Gesamtwärmeübergangskoeffizient (W/m²·K)
A: Wärmeübertragungsfläche (m²)
LMTD: logarithmische mittlere Temperaturdifferenz (K)

oder

Q = ṁ * cp * LMTD

Q: Wärmestrom (W)
ṁ: Massendurchflussrate (kg/s)
cp: spezifische Wärmekapazität (J/kg·K)
LMTD: logarithmische mittlere Temperaturdifferenz (K)

Gleich- und Gegenstromprinzip

Die übertragbare Wärmeenergie eines Plattenwärmetauschers wird nicht nur durch die Größe der Austauschfläche und die Wärmedurchgangszahl (k) bestimmt, sondern auch maßgeblich von den Flussrichtungen der beteiligten Medien beeinflusst. Wenn beide Medien im Plattenwärmetauscher in die gleiche Richtung fließen, spricht man vom Gleichstromprinzip. Fließen sie jedoch in entgegengesetzte Richtungen aneinander vorbei, handelt es sich um das Gegenstromprinzip.

Die Flussrichtung beeinflusst maßgeblich die mittlere Temperaturdifferenz zwischen den Medien, welche entscheidend für die Effizienz der Wärmeübertragung ist. Deshalb empfehlen wir Ihnen ausdrücklich das Prinzip des Gegenstroms. Schließen Sie den Plattenwärmetauscher entsprechend der auf dem Wärmetauscher angebrachten Skizze an.

Nähere Informationen erhalten Sie in unserem Blog.

Den passenden Plattenwärmetauscher zu finden, muss nicht kompliziert sein. Sollten Sie Fragen haben oder Unterstützung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir helfen Ihnen gerne weiter, das richtige Modell für Ihre Anforderungen zu wählen.

Unsere kupfergelöteten Plattenwärmetauscher sind grundsätzlich für Trinkwasser geeignet. Bitte beachten Sie jedoch: Besonders weiches Wasser (sehr niedriger Mineralstoffgehalt) oder aggressives Wasser (z. B. bei sehr niedrigem pH-Wert oder hohem Sauerstoffgehalt) kann die Kupferlötung auf Dauer angreifen.
