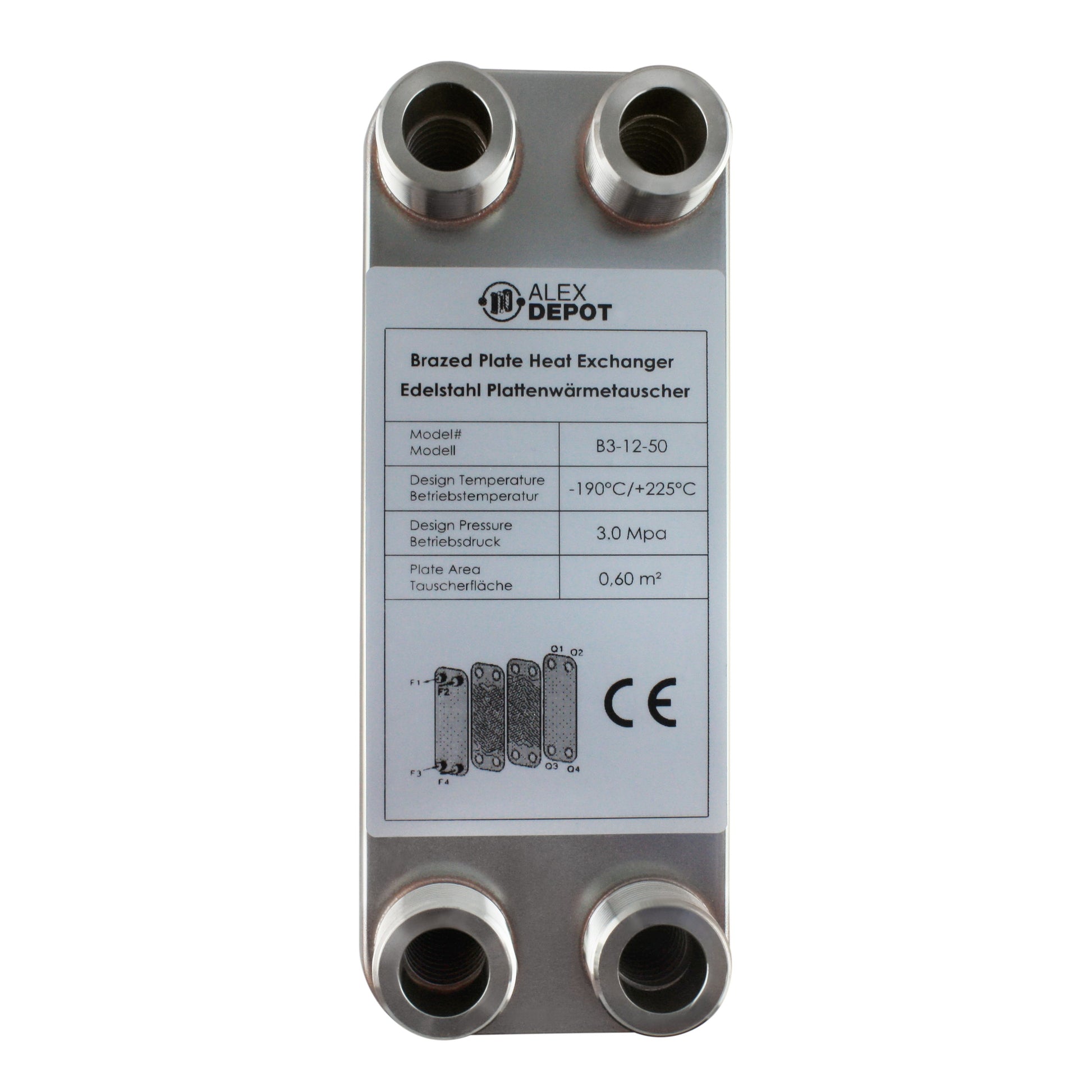

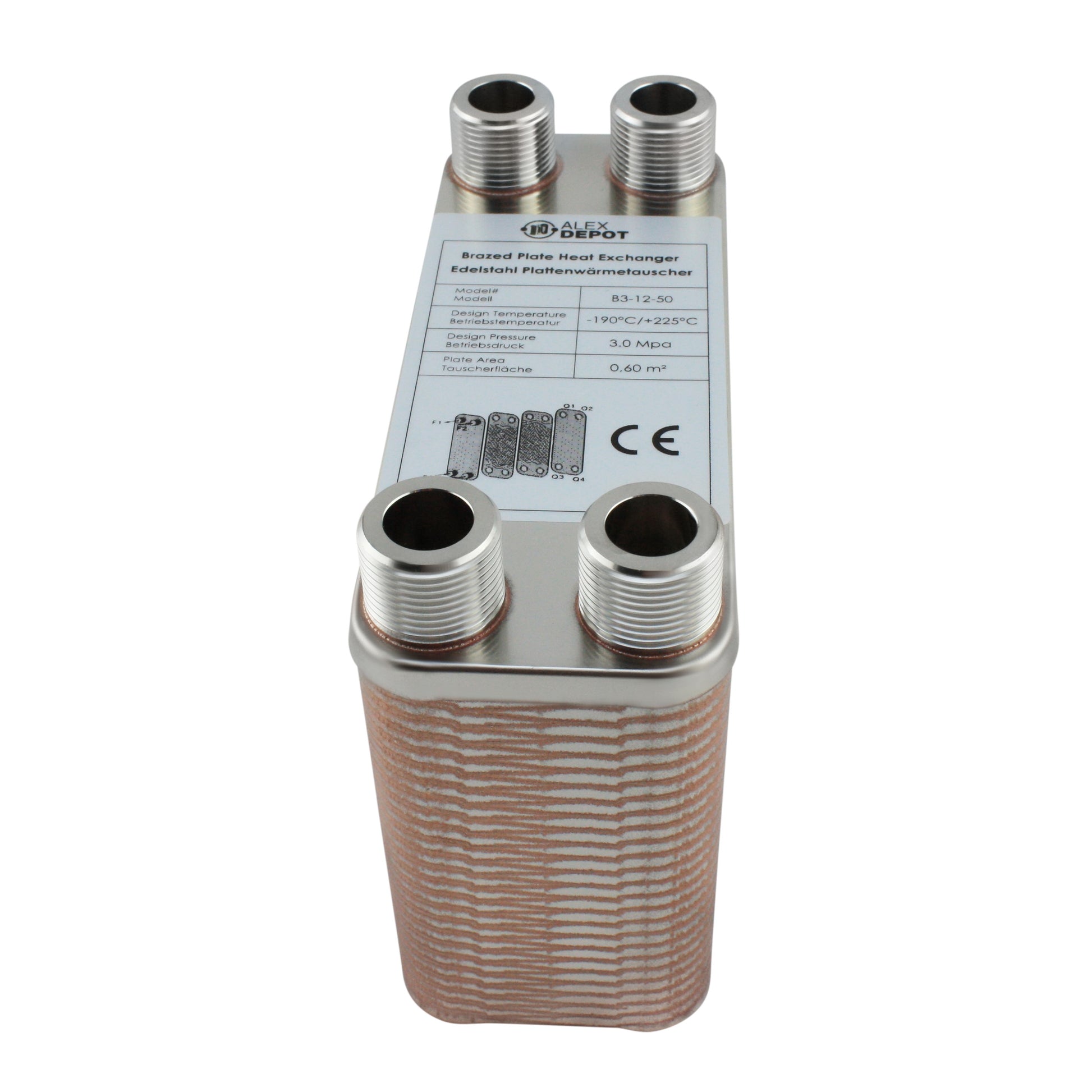

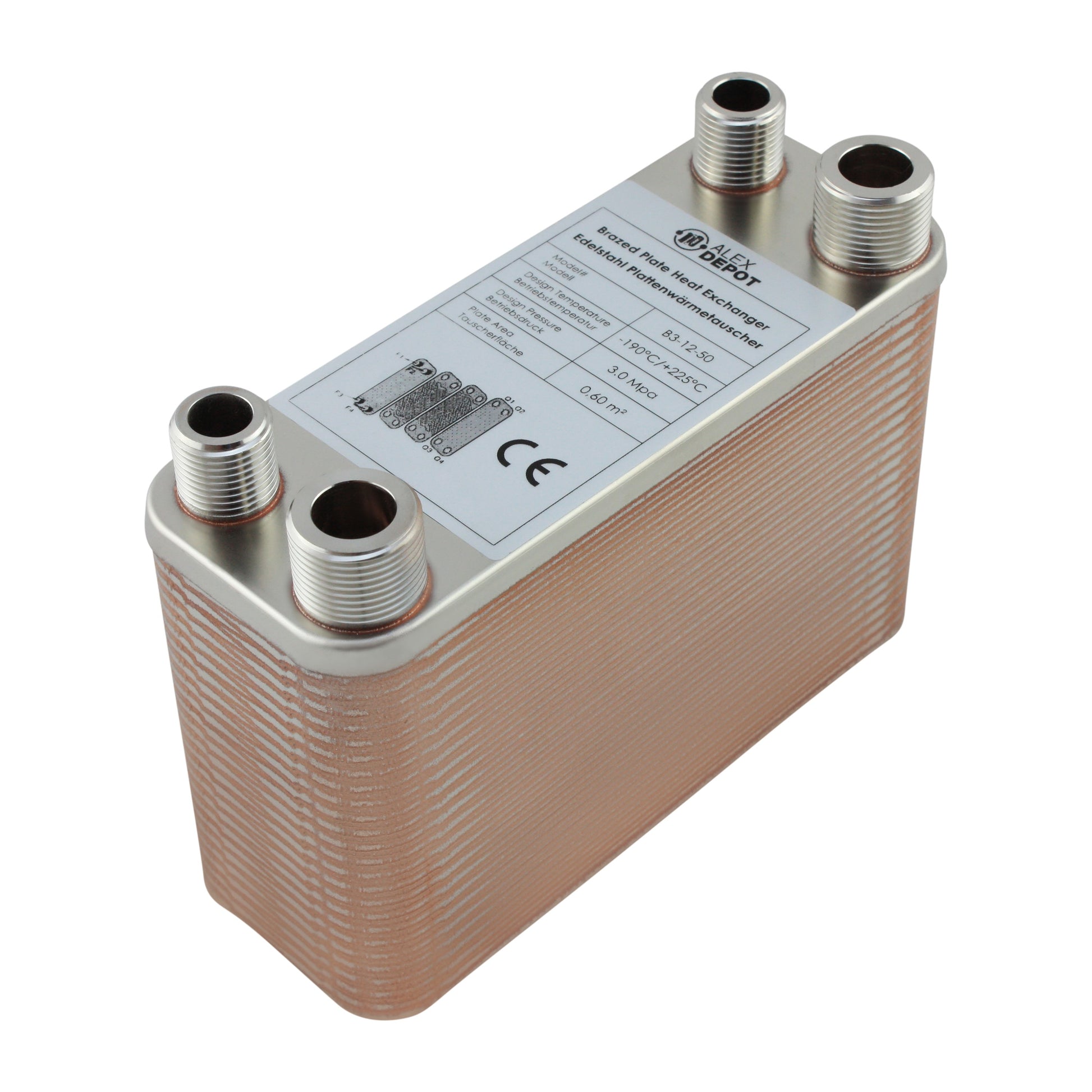

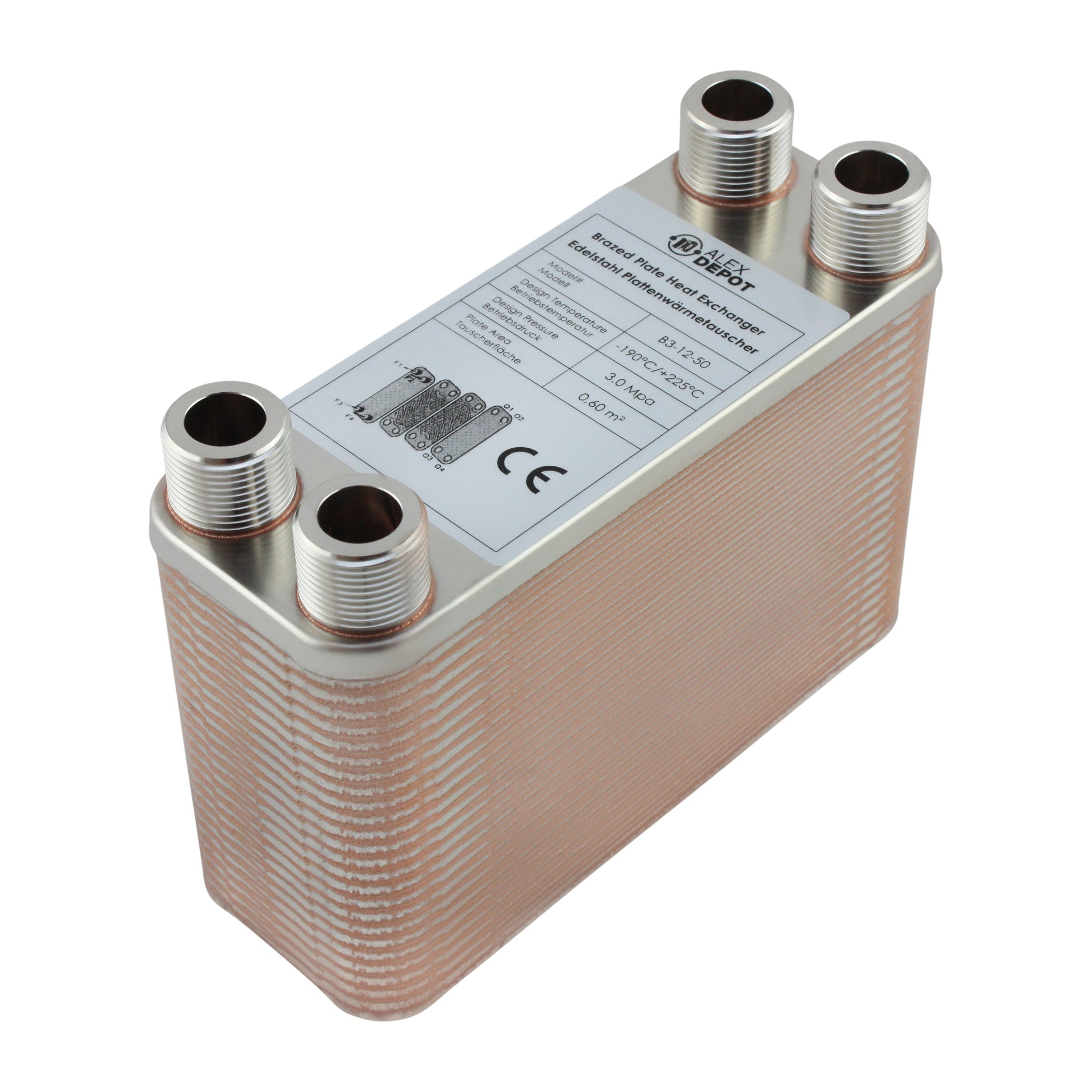

Plattenwärmetauscher B3-12-50 - 90kW, 50 Platten

Plattenwärmetauscher B3-12-50 - 90kW, 50 Platten

Normaler Preis €99,00 EUR
Normaler Preis Verkaufspreis €99,00 EUR
Sale Ausverkauft
Inkl. Steuern.

Auf Lager

Anschluss
Isolierung

Bei Bestellmengen über 10 Stück bitte Anfrage senden

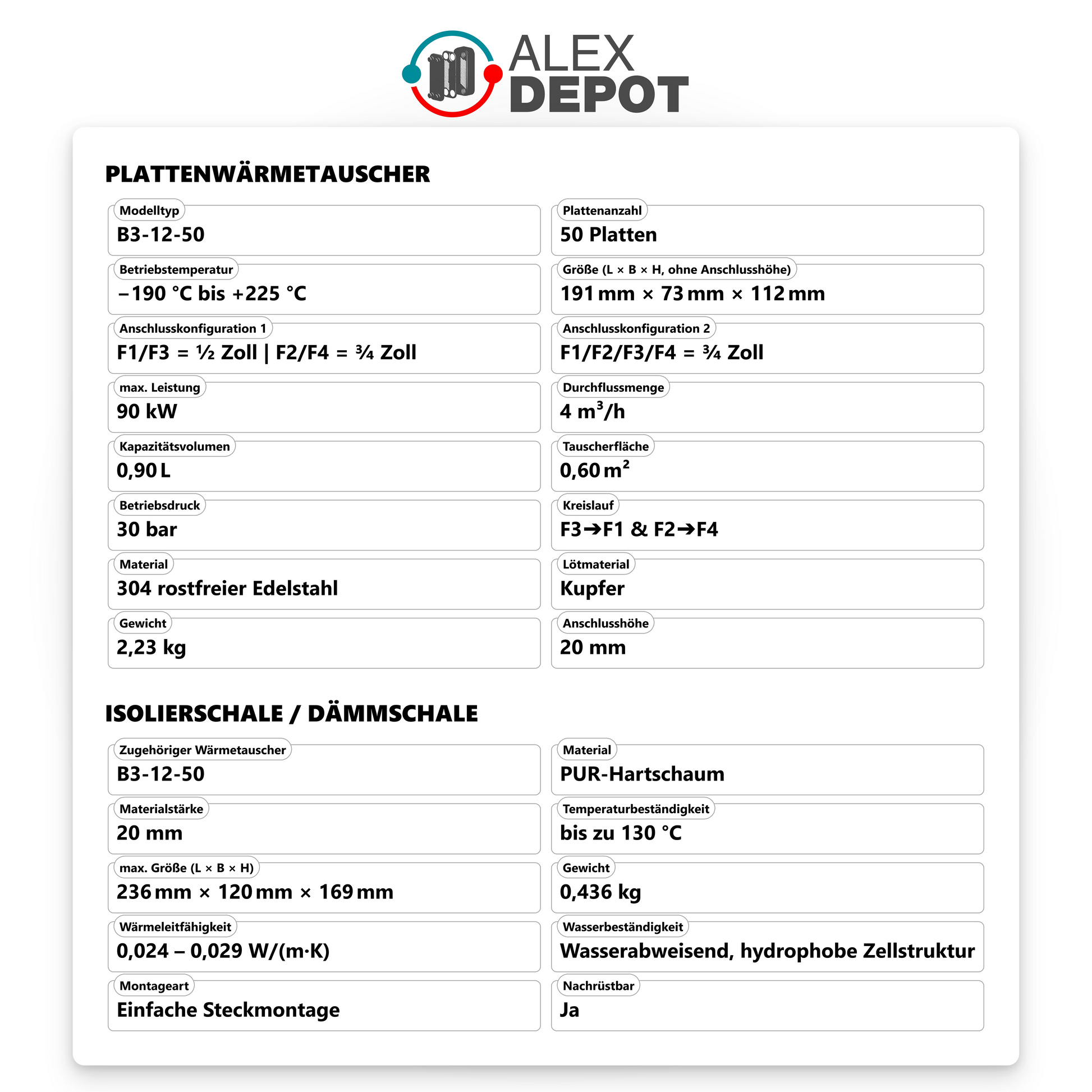

Technische Daten

  • Modelltyp: B3-12-50
  • Platten: 50
  • Betriebstemperatur: -190°C bis +225°C
  • Anschlüsse (2x1/2&2x3/4 Zoll): F1/F3= 1/2 Zoll - F2/F4= 3/4 Zoll
  • Anschlüsse (4x3/4 Zoll): F1/F2/F3/F4 = 4x3/4 Zoll

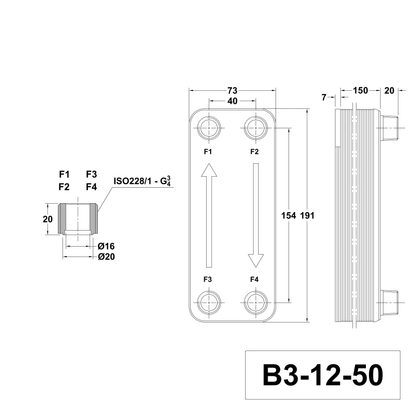

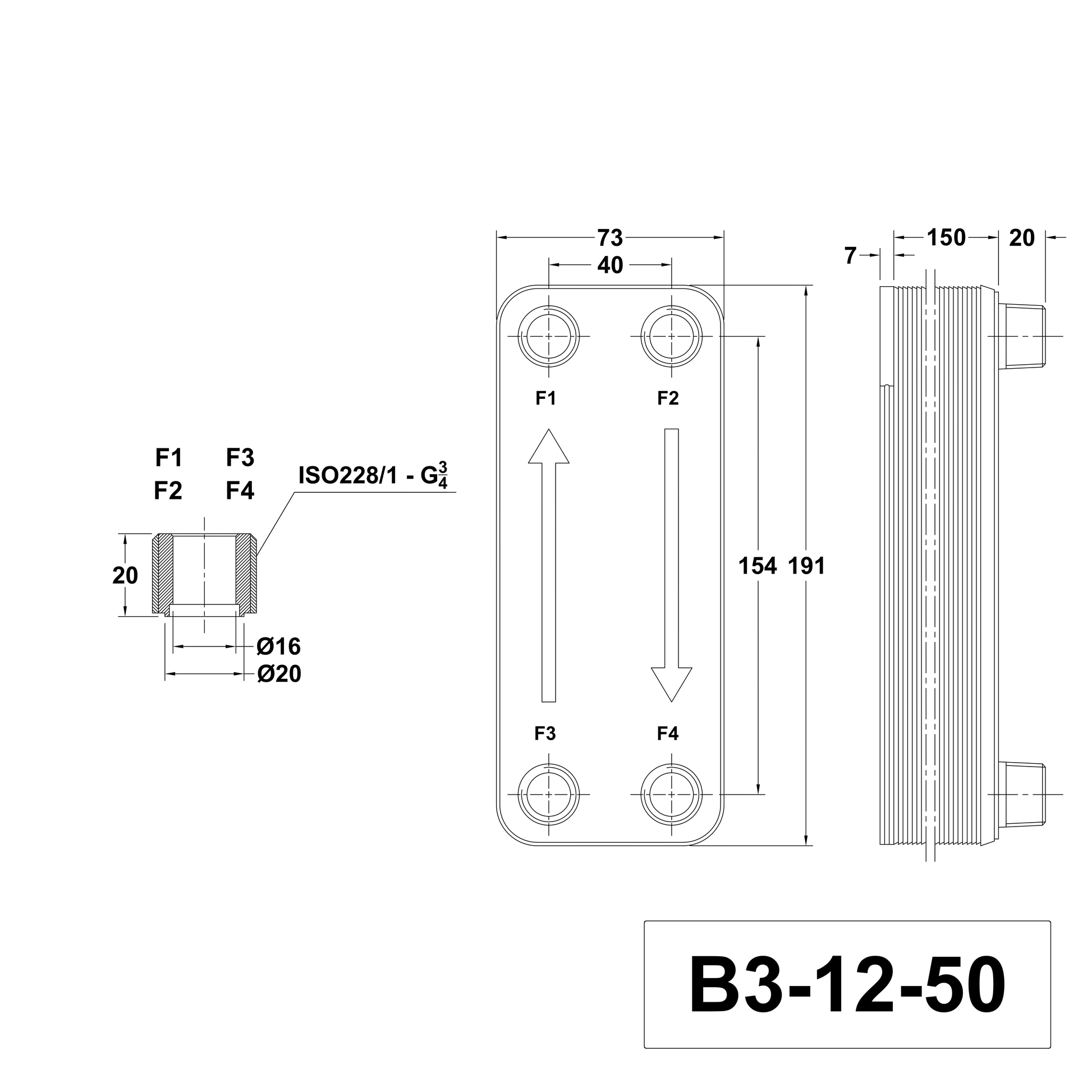

  • Größe: L-191mm B-73mm H-112mm
  • Durchflussmenge: 4 m³/Std.
  • Leistung: 90kW
  • Betriebsdruck: 30 bar
  • Material: 304 Rostfreier Edelstahl
  • Kreislauf: F3->F1/F2->F4
  • Löt Material: Kupfer
  • Tauscherfläche: 0,6 m²
  • Volumen: 0,90 L
  • Plattenstärke: 0,3mm
  • Gewicht: 2,6 Kg

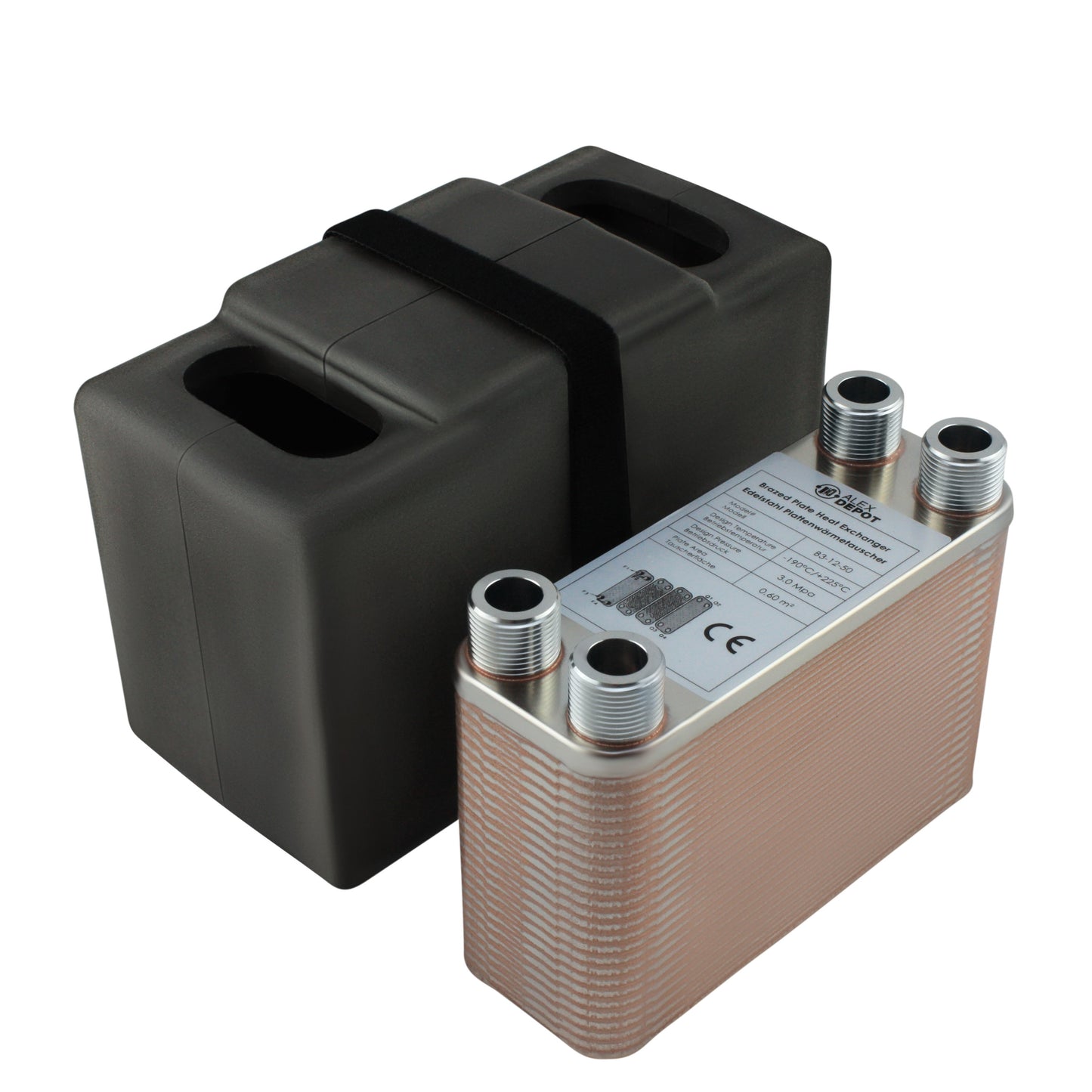

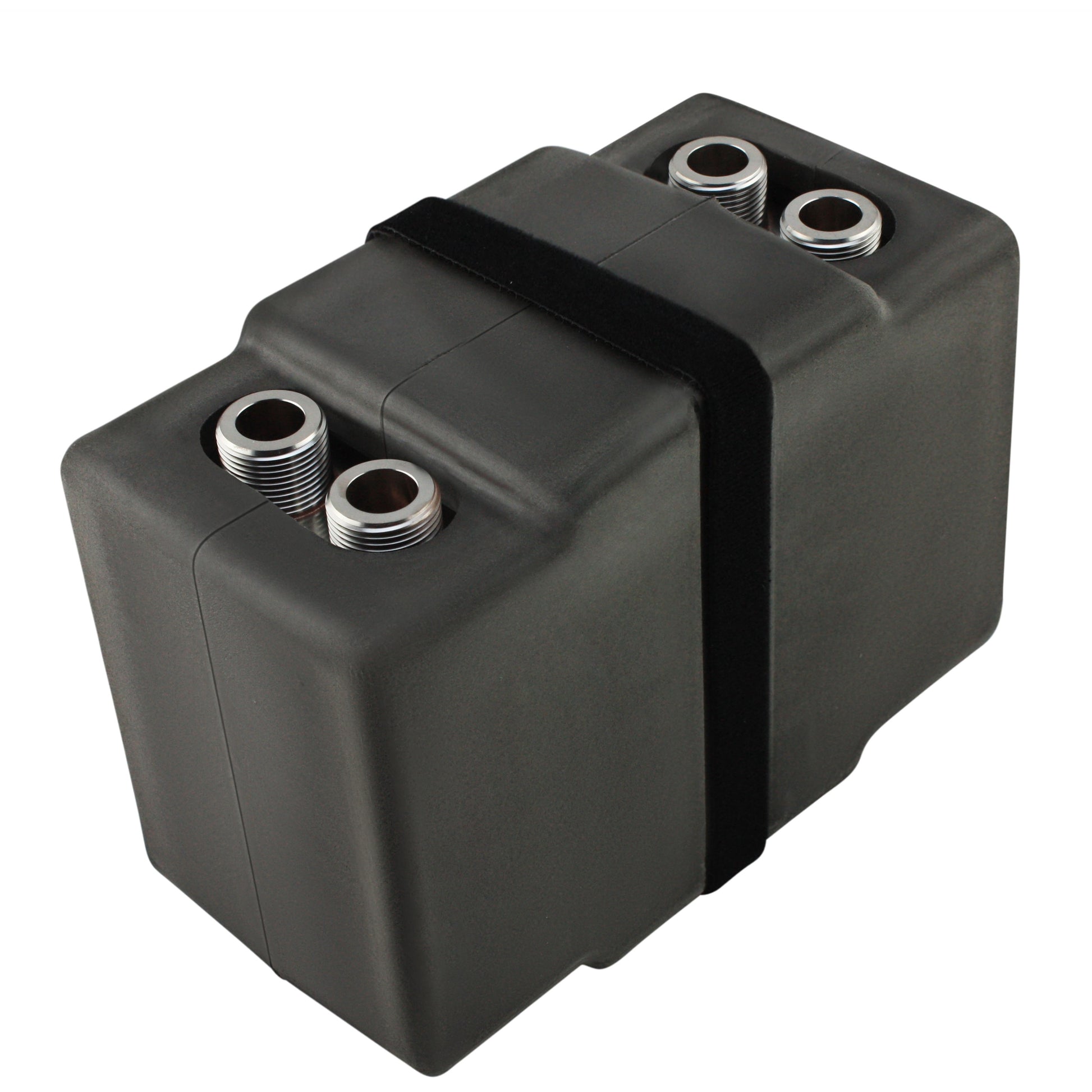

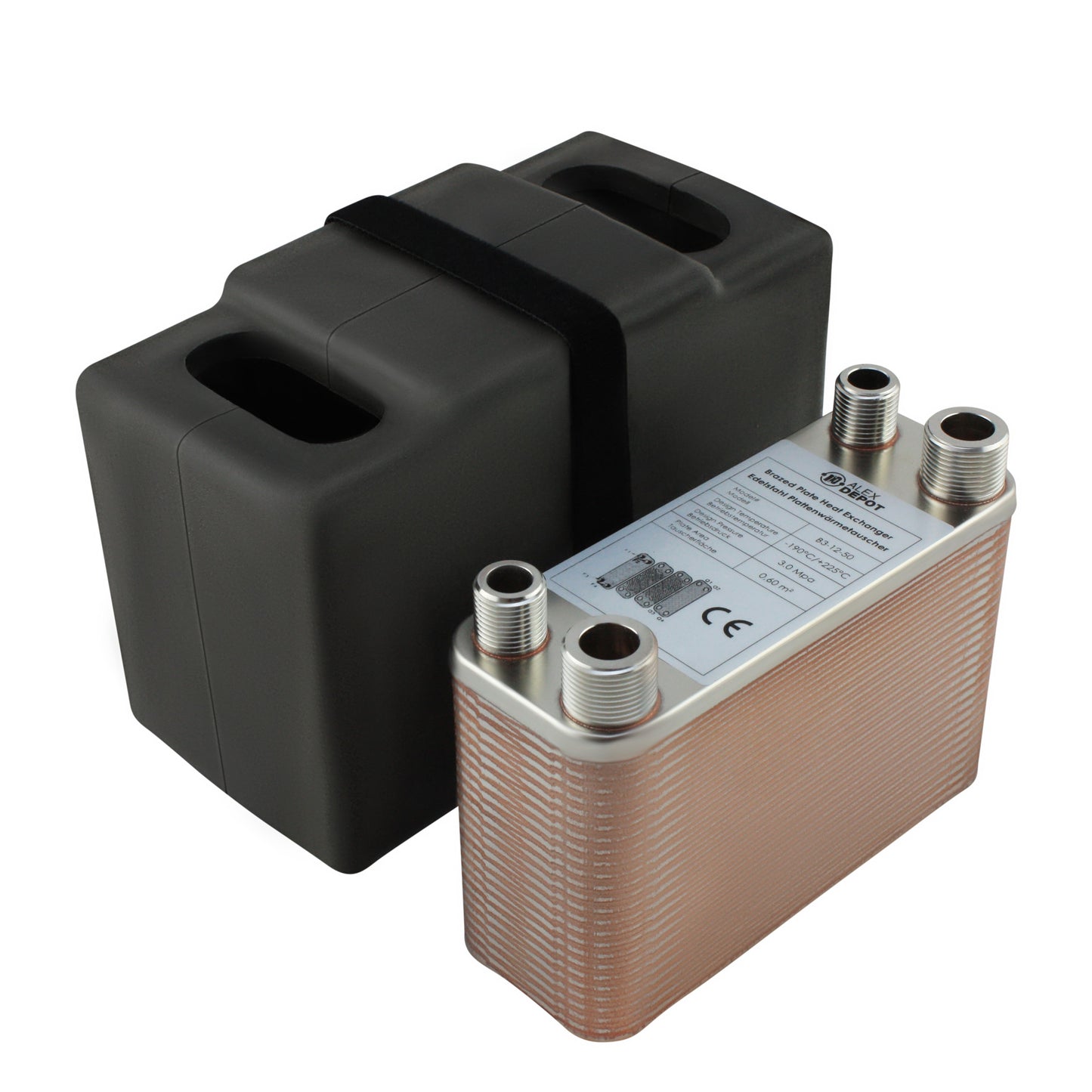

    Artikeldetails zur Isolation

    • Materialstärke: 20mm
    • Material: PUR-Hartschaum
    • Temperaturbeständigkeit: bis zu 250°C
    • Größe: L-235mm B-120mm H-170mm
    • Wartungsarm
    • Energieeffizient
    • Umweltfreundlich

    Versandinformationen

    Versandkosten

    Für Bestellungen innerhalb Deutschlands ist der Versand kostenlos. Für Lieferungen in andere europäische Länder beträgt die Versandgebühr 13,99 €.

    Lieferzeit

    Die übliche Versanddauer beträgt 2-4 Werktage. Wir bemühen uns, Ihre Bestellung so schnell wie möglich zu verschicken.

    Versanddienstleister

    Standardmäßig erfolgt die Lieferung über DHL. Auf Wunsch können wir auch einen anderen Versanddienstleister beauftragen.

    Sendungsverfolgung

    Nach Bestätigung der Bestellung erhalten Sie eine E-Mail mit den Versandinformationen.

    Expressversand

    Wir bieten Express-Versand gegen einen Aufpreis von 16,99 € an. Um diese Option zu nutzen, geben Sie bitte im Warenkorb im Feld „Spezielle Bestellanweisungen“ an, dass Sie den Express-Versand wünschen. Wir kümmern uns dann um den schnellstmöglichen Versand Ihrer Bestellung.

    Rücksendeinformationen

    Sollten Sie Ihr Bestellung retounieren wollen, kontaktieren Sie uns im Kontaktformular. Alle weiteren Informationen werden Ihnen zugesendet.

    Rechnungsinformationen

    Wenn Sie eine Rechnung mit ausgewiesener Mehrwertsteuer benötigen, senden Sie uns bitte eine Anfrage über unser Kontaktformular oder per E-Mail an info@alex-depot.de. Alternativ können Sie dies auch im Warenkorb unter "Spezielle Bestellanweisungen" angeben und wir stellen Ihnen die Rechnung umgehend zur Verfügung.

    Vollständige Details anzeigen

    Modellvergleich

    MODELL PLATTENANZAHL VOLUMEN GEWICHT LEISTUNG DURCHFLUSSMENGE TAUSCHERFLÄCHE GRÖßE (LxBxH)
    B3-12 Modelle
    B3-12-12 12 0,22 L 0,9 kg 25 kW max. 4 m³/h 0,114 m² 191 mm x 73 mm x 34 mm Zum Produkt
    B3-12-20 20 0,36 L 1,3 kg 45 kW max. 4 m³/h 0,24 m² 191 mm x 73 mm x 52 mm Zum Produkt
    B3-12-30 30 0,54 L 1,7 kg 65 kW max. 4 m³/h 0,36 m² 191 mm x 73 mm x 67 mm Zum Produkt
    B3-12-40 40 0,72 L 1,88 kg 80 kW max. 4 m³/h 0,48 m² 191 mm x 73 mm x 97 mm Zum Produkt
    B3-12-50 50 0,90 L 2,6 kg 90 kW max. 4 m³/h 0,60 m² 191 mm x 73 mm x 112 mm Zum Produkt
    B3-12-60 60 1,08 L 3,1 kg 120 kW max. 4 m³/h 0,80 m² 191 mm x 73 mm x 127 mm Zum Produkt
    B3-23 Modelle
    B3-23-20 20 0,80 L 2,2 kg 90 kW max. 4 m³/h 0,46 m² 315 mm x 73 mm x 52 mm Zum Produkt
    B3-23-30 30 1,20 L 2,8 kg 135 kW max. 4 m³/h 0,69 m² 315 mm x 73 mm x 74 mm Zum Produkt
    B3-23-40 40 1,60 L 3,5 kg 180 kW max. 4 m³/h 0,92 m² 315 mm x 73 mm x 96 mm Zum Produkt
    B3-23-50 50 2,00 L 4,2 kg 225 kW max. 4 m³/h 1,15 m² 315 mm x 73 mm x 119 mm Zum Produkt
    B3-32 Modelle
    B3-32-20 20 1,00 L 3,82 kg 115 kW max. 12 m³/h 0,64 m² 286 mm x 116 mm x 58 mm Zum Produkt
    B3-32-30 30 1,50 L 4,8 kg 175 kW max. 12 m³/h 0,96 m² 286 mm x 116 mm x 82 mm Zum Produkt
    B3-32-40 40 2,00 L 6,34 kg 230 kW max. 12 m³/h 1,28 m² 286 mm x 116 mm x 106 mm Zum Produkt
    B3-32-50 50 2,50 L 7,60 kg 285 kW max. 12 m³/h 1,60 m² 286 mm x 116 mm x 135 mm Zum Produkt
    • sendungsverfolgung-alex-depot

      Sendungsverfolgung

      Nach Versand Ihrer Bestellung informieren wir Sie kontinuierlich über den Lieferstatus. Der Versand in DE ist kostenlos!

    • sorglose-ruecknahme

      Sorglose Rücknahme

      Sie haben 30 Tage Zeit, um Ihre Rücksendung problemlos und stressfrei abzuwickeln – ganz ohne Hektik!

    • 3-jahre-garantie-alex-depot

      3 Jahre Garantie

      Falls Sie auf irgendwelche Probleme mit Ihrem Produkt stoßen, zögern Sie bitte nicht uns im Kontaktformular zu kontaktieren.

    • Fachliche Beratung

      Gerne beraten wir Sie beim Einkauf, damit Sie das passende Produkt für Ihre Bedürfnisse finden.

    1 von 4

    Energiesparend, Kostensparend, Langlebig

    Isolierschalen

    Isolierschalen tragen entscheidend zur Effizienzsteigerung bei, indem sie die Wärmeübertragung verbessern. Durch die Reduzierung von Wärmeverlusten wird eine maximale Energienutzung sichergestellt, was nicht nur die Heizleistung optimiert, sondern auch zu spürbaren Kosteneinsparungen führt.

    Mehr erfahren...

    Vielseitig, Benutzerfreundlich, Sicher

    Verschiedene Anschlüsse

    Unsere Plattenwärmetauscher sind in einer Vielzahl von Anschlusskonfigurationen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.

    • B3-12 Modelle: 2x 1/2 Zoll & 2x 3/4 Zoll sowie 4x 3/4 Zoll
    • B3-23 Modelle: 4x 3/4 Zoll
    • B3-32 Modelle: 1 Zoll
      Egal welches Modell Sie wählen, unsere Plattenwärmetauscher garantieren eine zuverlässige Leistung und optimale Anpassungsfähigkeit an Ihre spezifischen Bedürfnisse.

    einsatzorte-plattenwaermetauscher

    UMweltfreundlich, Anpassungsfähig, Zuverlässig

    Einsatzgebiete

    Plattenwärmetauscher können an beliebig vielen Orten eingesetzt werden. Gängige Einsatzorte wären:

    - Klimaanlagen | FußbodenheizungKühl-/Solartechnik

    - Schwimmbeckenwassererwäung | Industrieheiztechnik

    - KaltwassersatzWärmeerhaltung | Wärmeversorgungsnetze

    - Blockheizkraftwerke | Wärmepumpen

    - Gebäudeklimatisierung | Industrieheiztechnik

    - Kühlkreisläufe | Fernwärmeübertragung

    - Heizungsanlagen | Kältetechnik

    • Vorteile der Kupferlötung

      Vorteile der Kupferlötung

      Erfahren Sie, warum Kupfer die Energieeffizienz von Plattenwärmetauschern steigert und wie es zu Kosteneinsparungen und einer längeren Lebensdauer beiträgt.

      Vorteile der Kupferlötung

      Erfahren Sie, warum Kupfer die Energieeffizienz von Plattenwärmetauschern steigert und wie es zu Kosteneinsparungen und einer längeren Lebensdauer beiträgt.

    • Funktionsweise - Plattenwärmetauscher

      Funktionsweise - Plattenwärmetauscher

      Das Geheimnis der effizienten Wärmeübertragung liegt in der Nutzung des Gegenstromprinzips. Erfahren Sie, warum kupferverlötete Plattenwärmetauscher so effektiv sind!

      Funktionsweise - Plattenwärmetauscher

      Das Geheimnis der effizienten Wärmeübertragung liegt in der Nutzung des Gegenstromprinzips. Erfahren Sie, warum kupferverlötete Plattenwärmetauscher so effektiv sind!

    • Vorteile einer Isolierung

      Vorteile einer Isolierung

      PUR-Hartschaum Isolierungen optimieren die Effizienz Ihres Plattenwärmetauschers und minimieren den Energieverlust. Erfahren Sie mehr über die Vorteile im Beitrag.

      Vorteile einer Isolierung

      PUR-Hartschaum Isolierungen optimieren die Effizienz Ihres Plattenwärmetauschers und minimieren den Energieverlust. Erfahren Sie mehr über die Vorteile im Beitrag.

    • Aufbau - Plattenwärmetauscher

      Aufbau - Plattenwärmetauscher

      Entdecken Sie, wie kupferverlötete Plattenwärmetauscher durch ihren speziellen Aufbau eine effiziente Wärmeübertragung ermöglichen und in vielen Anwendungen überzeugen.

      Aufbau - Plattenwärmetauscher

      Entdecken Sie, wie kupferverlötete Plattenwärmetauscher durch ihren speziellen Aufbau eine effiziente Wärmeübertragung ermöglichen und in vielen Anwendungen überzeugen.

    1 von 4

    Häufig gestellte Fragen

    Wie erhalte ich eine Rechnung für meine Bestellung?

    Wenn Sie eine Rechnung mit ausgewiesener Mehrwertsteuer benötigen, senden Sie uns bitte eine Anfrage über unser Kontaktformular oder per E-Mail an info@alex-depot.de. Wir stellen Ihnen die Rechnung dann umgehend zur Verfügung.

    Wie mache ich meinen Anspruch auf Garantie und Rückgabe geltend?

    Auf unsere Produkte gewähren wir eine Garantie von 3 Jahren, die Material- und Verarbeitungsfehler abdeckt. Bei Defekten innerhalb der Garantiezeit wenden Sie sich bitte an uns, um den Prozess für eine Rücksendung oder den Austausch zu besprechen.

    Für Rücksendungen haben Sie 30 Tage nach Erhalt Ihrer Bestellung Zeit. Bitte kontaktieren Sie uns, um eine Rücksendegenehmigung zu erhalten und die weiteren Schritte zu klären. Stellen Sie sicher, dass die Produkte in der Originalverpackung sind.

    Wann sind nicht verfügbare Produkte wieder erhältlich?

    Wenn ein Produkt derzeit nicht verfügbar ist, setzen wir alles daran, es so schnell wie möglich wieder auf Lager zu bringen. Gerne können Sie uns Bescheid geben, wenn Ihnen ein bestimmtes Produkt fehlt. Wir prüfen dann, ob wir es vorzeitig für Sie beschaffen können.

    Gibt es die Möglichkeit, meine Bestellung per Express-Versand zu erhalten?

    Ja, wir bieten Express-Versand gegen einen Aufpreis von 16,99 € an. Um diese Option zu nutzen, geben Sie bitte im Warenkorb im Feld „Spezielle Bestellanweisungen“ an, dass Sie den Express-Versand wünschen. Wir kümmern uns dann um den schnellstmöglichen Versand Ihrer Bestellung.

    Bieten Sie maßgeschneiderte Plattenwärmetauscher an?

    Ja, wir bieten maßgeschneiderte Plattenwärmetauscher an, die auf die spezifischen Anforderungen unserer Kunden zugeschnitten sind. Wenn Sie individuelle Lösungen benötigen, kontaktieren Sie uns bitte mit Ihren Anforderungen, und wir helfen Ihnen gerne weiter, um den passenden Wärmetauscher für Ihre Anwendung zu finden.

    Wie berechnet man die mittleren Temperaturdifferenz?

    Die mittlere Temperaturdifferenz eines Plattenwärmetauschers kann durch verschiedene Methoden berechnet werden, abhängig von der Art des Wärmetauschers und den spezifischen Bedingungen. Eine gängige Methode ist die Logarithmische mittlere Temperaturdifferenz. Hier ist, wie Sie sie berechnen können:

    Formel für die Logarithmische mittlere Temperaturdifferenz

    LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

    Variablen

    • LMTD: logarithmische mittlere Temperaturdifferenz
    • ΔT1: Temperaturdifferenz an einem Ende des Wärmetauschers
    • ΔT2: Temperaturdifferenz am anderen Ende des Wärmetauschers

    Beispiel

    • Temperatur der heißen Flüssigkeit am Eingang (Th): 150 °C
    • Temperatur der kalten Flüssigkeit am Eingang (Tc): 30 °C
    • Temperatur der heißen Flüssigkeit am Ausgang (Th'): 80 °C
    • Temperatur der kalten Flüssigkeit am Ausgang (Tc'): 60 °C
    1. Berechnung von ΔT1 & ΔT2

    ΔT1 = Th - Tc = 150 °C - 30 °C = 120 °C

    ΔT2 = Th' - Tc' = 80 °C - 60 °C = 20 °C

    2. Berechnung der mittleren Temperaturdifferenz

    LMTD = (120 °C - 20 °C) / ln(120 °C / 20 °C)
    LMTD ≈ 55.8 °C

    Wie wird der Wärmestrom berechnet?

    Q = U * A * LMTD

    • Q: Wärmestrom (W)
    • U: Gesamtwärmeübergangskoeffizient (W/m²·K)
    • A: Wärmeübertragungsfläche (m²)
    • LMTD: logarithmische mittlere Temperaturdifferenz (K)

    oder

    Q = ṁ * cp * LMTD

    • Q: Wärmestrom (W)
    • ṁ: Massendurchflussrate (kg/s)
    • cp: spezifische Wärmekapazität (J/kg·K)
    • LMTD: logarithmische mittlere Temperaturdifferenz (K)

    Wie sollte ich meinen Wärmetauscher anschließen?

    Gleich- und Gegenstromprinzip

    Die übertragbare Wärmeenergie eines Plattenwärmetauschers wird nicht nur durch die Größe der Austauschfläche und die Wärmedurchgangszahl (k) bestimmt, sondern auch maßgeblich von den Flussrichtungen der beteiligten Medien beeinflusst. Wenn beide Medien im Plattenwärmetauscher in die gleiche Richtung fließen, spricht man vom Gleichstromprinzip. Fließen sie jedoch in entgegengesetzte Richtungen, handelt es sich um das Gegenstromprinzip.

    Die Flussrichtung hat einen wesentlichen Einfluss auf die mittlere Temperaturdifferenz zwischen den Medien, die wiederum die Effizienz der Wärmeübertragung bestimmt.

    Temperaturverlauf beim Gleichstromprinzip | Temperaturverlauf beim Gegenstromprinzip

    Theoretische Betrachtung der Anschlussmöglichkeiten eines Plattenwärmetauschers:

    In diesem Beispiel gehen wir von zwei Medien mit gleicher Wärmekapazität und gleichem Massenstrom aus.

    • Medium 1: 80 °C
    • Medium 2: 20 °C

    Beim Gleichstromprinzip würde die maximale Temperatur, die für beide Medien erreicht werden kann, 50 °C betragen, was der Mischungstemperatur entspricht. Beim Gegenstromprinzip hingegen könnte Medium 2 eine Temperatur von bis zu 80 °C erreichen, während Medium 1 auf 20 °C abgekühlt werden kann.

    Daraus folgt: Mit dem Gegenstromprinzip lässt sich bei gleicher Austauschfläche eine größere Wärmemenge übertragen.

    Wie finde ich den richtigen Plattenwärmetauscher für meine Anwendung?

    Den passenden Plattenwärmetauscher zu finden, muss nicht kompliziert sein. Sollten Sie Fragen haben oder Unterstützung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir helfen Ihnen gerne weiter, das richtige Modell für Ihre Anforderungen zu wählen.
